干電池1.5V升壓3.3V芯片電路圖
1.5V升壓3.3V的芯片
PW5100 是一款大效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 同步升壓 DC/DC 變換器。輸入電壓可低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V，3.3V， 5.0V 的固定輸出電壓.開關電流1.5A.輸出電流可達600MA
PW5100適用于1節干電池1.5V/鎳氫電池1.2V，2節干電池/鎳氫電池，3節干電池/鎳氫電池輸入，升壓穩壓芯片。效率可達95%。

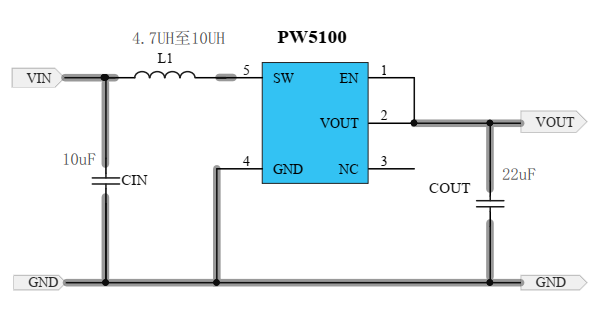

1.5V升壓3.3V的電路圖
非常感謝用戶kuakewei 的投稿！
