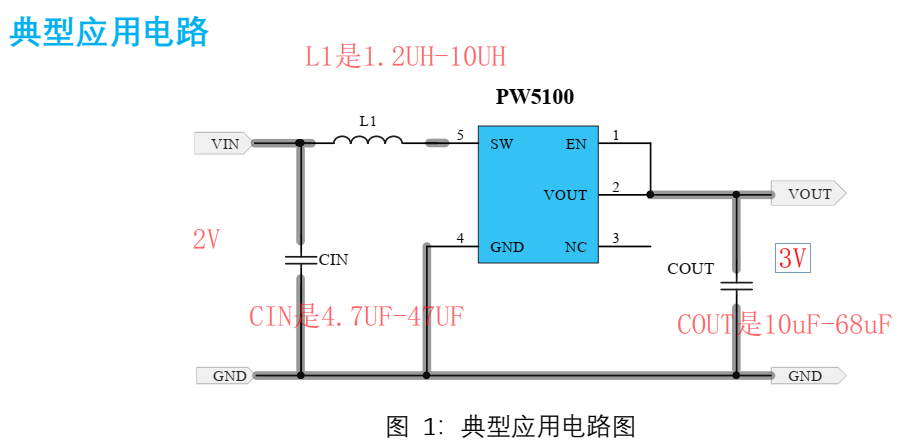

2V轉3V，2.4V轉3V的電源芯片電路圖
在2.4V轉3V和2V轉3V的應用中，輸出電流可最大600MA。 2V的低壓輸入，可以采用PW5100低壓輸入專
兩節鎳氫電池1.2V+1.2V是2.4V的標稱電壓，2.4V可以轉3V輸出電路應用。
在2.4V轉3V和2V轉3V的應用中，輸出電流可最大600MA。
2V的低壓輸入，可以采用PW5100低壓輸入專用升壓芯片，來2V轉3V的電路。
同時具有大電流輸出，和極低的輸入靜態功耗10uA。
PW5100 是一款低靜態電流、高效率、 PFM 模式控制的同步升壓變換器。 PW5100 所需的外部元件非常少，只需要一個電感和輸入、輸出電容就可以提供 3.0V~5.0V 的穩定的低噪聲輸出電壓。 芯片內部包括輸出電壓反饋和修正網絡、紋波補償電路、啟動電路、振蕩電路、參考電壓電路、PFM 控制電路、過流保護電路、同步管控制以及功率管等。振蕩電路提供基準震蕩頻率和固定的脈寬；參考電壓電路提供穩定的參考電平；并且由于采用內部的修正技術，保證了輸出電壓可達到±2.5%精度。
PW5100輸入電壓范圍0.7V-5V，輸出固定電壓：3V，3.3V，5V，效率最高95%，低功耗10Ua,芯片開關電路1.5A，封裝SOT23-5，電感采用1uh-10uh。
非常感謝用戶kuakewei 的投稿！
