12V轉5V降壓芯片，12V轉3.3V穩壓芯片電路圖

12V轉5V應用中，大多要求會輸出電流高的，穩壓LDO就不能滿足了，需要使用DC-DC降壓芯片來持續穩壓5V，輸出電流1000MA，2000MA，3000MA，5000MA等。不同的輸出電流可以選擇適合的降壓芯片來使用。
12V轉3.3V，穩壓3.3V輸出，一般用于給MCU單片機或者其他特殊重要模塊供電等，要求也會比較多和不一樣。例如10MA，100MA，1000MA-5000MA不等。時常小電流的較多，小電流使用LDO穩壓芯片。


1. LDO穩壓芯片

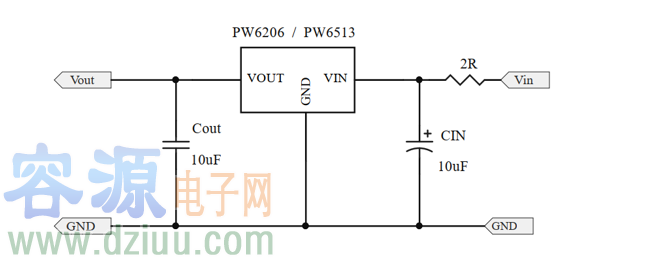

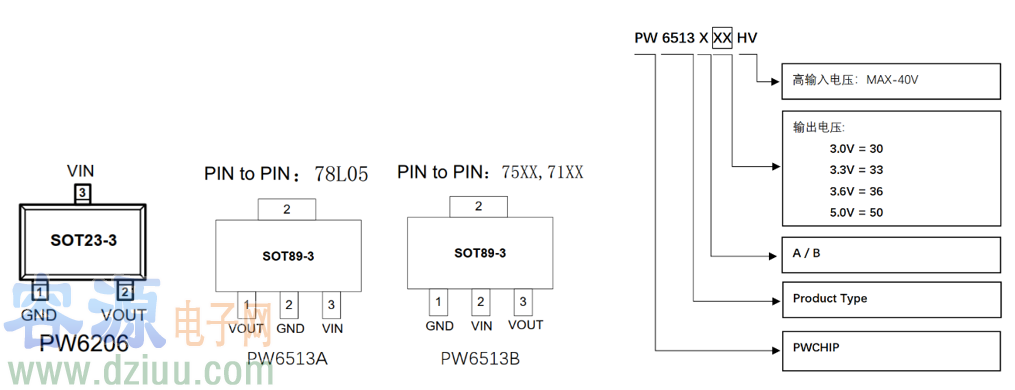

2. 高輸入電壓LDO線性穩壓器, 高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制.PW6206，PW6513。


特點

• 輸入電壓：4.75V~40V
• 輸出電壓固定：3V，3.3V，5V
• 輸出精度：<±2%
• 輸出電流：150mA（典型值）
• 電源抑制比：60dB@100Hz
• 跌落電壓：600mV@IOUT=100mA
• 靜態電流：4.2μA@VIN=12V（典型值）
• ESD HBM:8KV
• 推薦電容器：10uF

2，DC-DC降壓芯片2A-3A

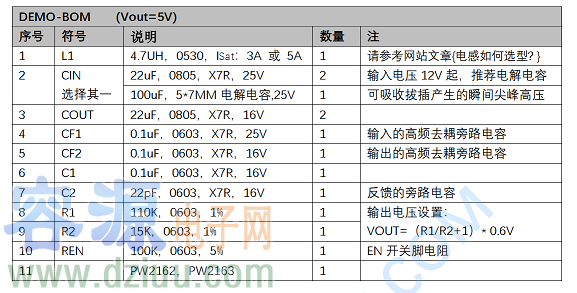

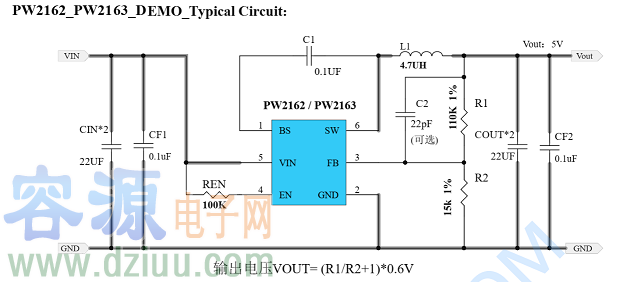

PW2162是一個完全集成，高效率2A同步整流降壓轉換器。PW2162在寬輸出電流負載范圍內以高效率運行。此設備提供兩種工作模式，PWM控制和PFM模式開關控制，實現高效率在更寬的負載范圍內。PW2162要求現有的最小數量標準外部組件，并在符合ROHS標準的6針SOT23封裝中提供。

特征

•    效率高達96%
•    600KHz頻率操作
•    2A輸出電流
•    不需要肖特基二極管
•    4.5V至16V輸入電壓范圍
•    0.6V參考電壓
•    斜坡補償電流模式控制對于良好的線路和負載瞬態回應



PW2163是一種高效的500kHz同步降壓DC-DC轉換器，能夠輸送3A電流。PW2163在4.5V到18V的寬輸入電壓范圍內工作集成主開關和同步開關，具有非常低的RDS（ON）以最小化傳導損失。輸出電壓紋波低，外部電感器和電容器的尺寸為500kHz開關頻率。采用瞬時PWM結構，實現快速瞬態響應對于高降壓應用.
特征

• 內部交換機（頂部/底部）的低RDS（on）：
• 80mΩ/40mΩ
• 4.5-18V輸入電壓范圍
• 3A輸出電流能力
• 500 kHz開關頻率
• 瞬時PWM架構，實現快速瞬態響應。
• 逐周期峰值電流限制
• 內部軟啟動限制涌入電流
• SOT23-6

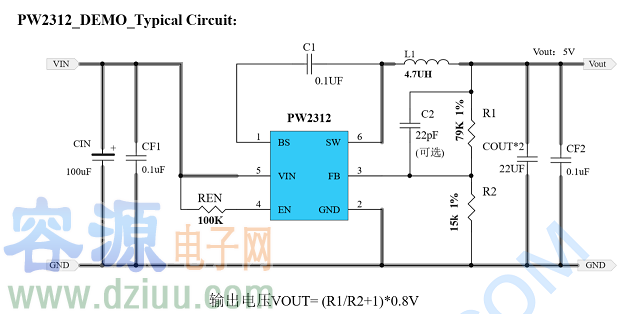

4V-30V輸入，1.2A輸出的同步整流降壓器芯片PW2312.
PW2312是一種電流模式降壓型DC/DC轉換器，可提供優良的瞬態特性響應沒有額外的外部補償組件。此設備包含內部低電阻，高壓功率MOSFET，并在高1.4MHz工作頻率下工作確保緊湊、高效的設計，具有出色的交直流性能。
