雙向可控硅調光電路實例介紹
本文用一個臺燈調光實例說明介紹一下雙向可控硅的調光電路，先說明一下電路的工作原理，鍵控式調光燈利用兩個輕觸式按鍵調光，當按下其中一個按鍵時，光線就會由強變弱，如是按下別一個按鍵時，光線就會由弱變強。從而達到調光的目的。
雙向可控硅調光電路原理介紹：

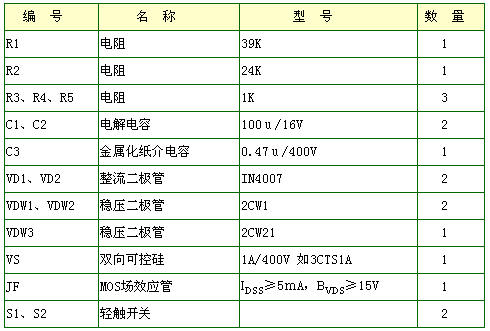

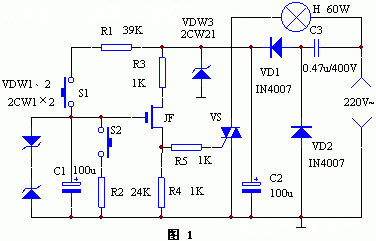

如圖所示，VD1、VD2、C2、C3組成電容降壓式直流電源，由MOS場效應管、C1等組成雙向可控硅VS的觸發電路。DW為保護二極管，防止場效應管柵極擊穿。當按下S1時，由R1向C1充電，使柵極電壓上升，雙向可控硅的觸發電流上升，導通角變大，光線增加，當按下S2時，C1沿R2放電，柵極電壓下降，雙向可控硅的導通角變小，光線變暗。當S1、S2都放開時，由于MOS場效應管的柵源電阻很大，C1兩端的電壓將基本不變，所以可控硅的導通角也將不變，光線穩定下來。場效應管JF的IDSS≥5ｍA，BVDS≥15V，可控硅VS選用1A/400V即可，如3CTS1A等。其它元件無特殊要求，具體數值已標在圖中。電阻R1、R2的數值決定了電容C1的充放電時間。在制作時，若光線變化太快時，應適當增大R1、R2的數值，反之應減小。電路實用性非常大，在制作調試時，要耐心調試，一定會達到最佳效果。下面是元器件參數表：
