基于M62253AGP的鋰離子電池充電電路 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

鋰離子充電電池有著許多優勢，在日常生活中使用中扮演著重要角色，其的電壓為3.7V，單位重量能量密度是鎳氫充電電池的三倍多，是鉛蓄電池的五倍多，并且沒有記憶效應。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

減少鋰離子充電電池的惡化，充放電的次數，正確地進行充電。應該用恒壓恒流電路進行充電。實用的充電電路還應對充電時間進行測控，在超時充電的場合判定為錯誤，然后終止充電。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

鋰離子充電電池的標稱電壓為3.7v．充滿電時最高電壓為4.2v±50mv。，當電池電壓降至3v左右時�？梢哉J(rèn)為電池所存貯的能量已基本用盡。手機大多數都以3.2v能量耗盡的判斷標準。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    當電池的容量為Q[Ah]時，取表示電流值的C等于Q。
    充電流程圖如圖1（略）。電池的電壓不到3v時用0.1C的電流開始充電。達到3v時則用0.7C～1C的電流充電。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當電池兩端的電壓達到4.2v時改為恒壓充電，當充電電流低于0.1C時終止充電。對充電時間進行監測。當充電時間超過了指定的時間時視為充電錯誤，終止充電。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

圖2是控制系統的方框圖（略）。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

電池能量余量檢測是用放電電流為0.2c時電池的端電壓來判斷的。隨電池的溫度不同會有差異。若溫度在0℃以下時端電壓為3.2v即認為能量已基本耗盡。溫度為20℃時端電壓為3.75V時殘余的能最約為50％。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

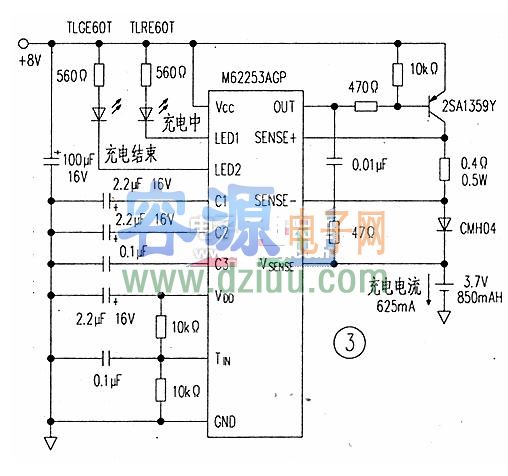

集成電路具有很強的控制功能。這里以M62253AGP為例介紹鋰離子電池的充電電路(圖3)。
用接在SENSE+和SENSE-的電阻的阻值容－源－電－子－網－為你提供技術支持
