ha17324a引腳功能及中文資料，所需電壓及測量好壞
ha17324a引腳功能及中文資料
HA17324 是日立生產的，內部含有四個運算放大器，該器件可以用LM324，UA324代換。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

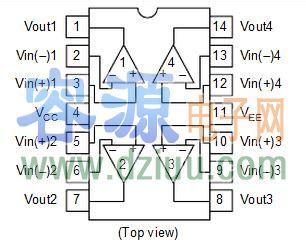

ha17324a引腳功能
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
ha17324a測量好壞：
無電測17324各腳阻值：黑筆接11腳 電阻檔*100 1=17.5 2=11.5 3=80 4=12 5=190 6=190 7=18.5 8=17.5 9=185 10=785 11= 12=180 13=175 14=17.5
無電測17324各腳阻值：紅筆接11腳 電阻檔*100 1=24 2=11 3=50 4=28 5=50 6=50 7=26 8=24 9=44 10=54 11= 12=41 13=34 14=26 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
