3 腳是電流檢測輸入端，與取樣電阻配合，構成過流保護電路。當電源電壓異常時，功率開關管的電流增大，當取樣電阻上的電壓超過1 V時， U C3842 就停止輸出，可以有效地保護功率開關管。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

4 腳外接鋸齒波振蕩器外部定時電阻與定時電容，決定振蕩頻率。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

5 腳接地。

6 腳是輸出端，此腳為圖騰柱式輸出，能提供±1A 的峰值電流，可驅動雙極型功率開關管或MOSFET. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

7 腳接電源，當供電電壓低于16 V 時， UC3842 不工作，耗電在1 mA 以下。輸入電壓可以通過一個大阻值電阻從高壓降壓獲得。芯片工作后，輸入電壓可在10~ 30 V 波動，低于10V 則停止工作。工作時耗電約為15 mA. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

8 腳是基準電壓輸出，可輸出精確的5 V 基準電壓，電流可達50mA.由圖1（ b）可見，它主要誤差放大器、PWM 比較器、PWM 鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元。U C3842 的電壓率可達0.01% , 工作頻率為500 kHz.

2 反激變換器的設計 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

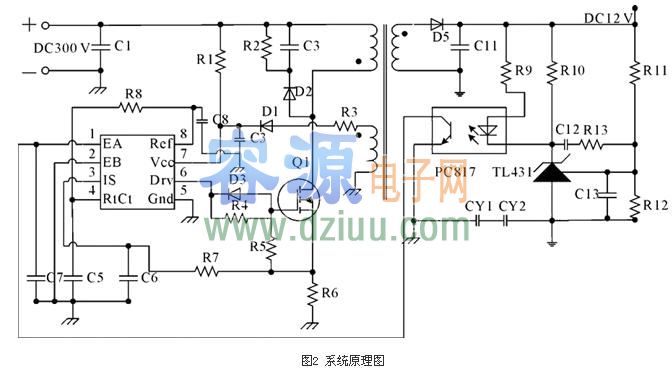

電路圖如下： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

此次設計的反激變換器是從1 kW 充電器全橋開關電源初級側高壓直流部分取電輸入電壓。反激變換器預定技術指標如下。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

輸入電壓： 240~ 380 V DC; 輸出電壓： 12 V DC; 輸出電流： 2 A；紋波電壓： ±500 mV；輸出功率： 25 W；效率： 85% ；開關頻率： 65 kHz；占空比：小于40%。
如圖2 ，電路由主電路、控制電路、啟動電路和反饋電路4 部分組成。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

主電路采用單端反激式拓撲，它是升降壓斬波電路演變后加隔離變壓器構成的，該電路具有結構簡單，效率高，輸入電壓范圍寬等優點。工作模式選擇在斷續模式到臨界模式容－源－電－子－網－為你提供技術支持
