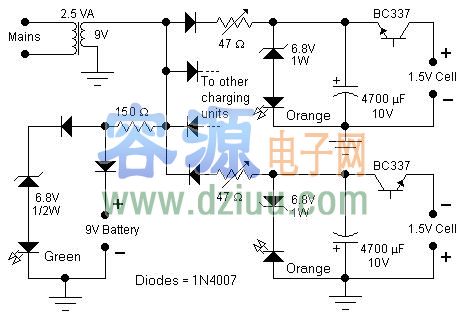

此電路是專門為堿性電池充電而設計的。在各自的充電電路中，晶體管的特別連接法,使得它不斷振蕩，一通一斷地，用此方式把積累在電容器里的電荷傳送到電池。對一個1.37V的電池充電時，橙色的LED 閃動大約每分鐘5 次。對于一個
未充的電池，閃動會更快，但當電池充電愈多時閃動會減慢，一直到停為止。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
你可以讓電池留在充電器里，它將會以小電流充電并維持在1.6V 左右。
設定正確的電壓，你
連接一個新的，沒用過的電池并且
電容器直到振蕩開始，然后停一下直到沒有振蕩產生，電路已經準好備工作了。請使用指定的晶體管，彩色LED，齊納電壓和額定功率，
將決定通過電池的最終電壓。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本電路也是一個簡單的9V 充電電路：它會充電到大約9.3V 并且保持小電流充電：在充電的時候綠色的LED 將會熄滅，而當電池接近它的最終電壓時綠色LED 將會常亮。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
一個2.5V 的變壓器可
充電4 顆電池，雖然在圖表上只顯示了2 顆。將電路與電路
的干擾減到最低，除了變壓器
之外
都不同，讓變壓器的負載平衡，一半的充電元件會采用正正弦波，而另一半采用負正弦波。請使用高頻共射極電流增益晶體管，例如BC337-25
更好的BC337-40。有時晶體管的散射參數有
使得它無法發生振蕩。用一個微弱的高頻齊納電壓：7.5V 代替6.8V 一個綠色的LED 代替橙色的LED。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
類型的堿性電池都可再充：對于一個放完電的AA 電池或9V 電池充電時間1天，而一個大型D 型電池將要幾天。最好的方法是不要把電池或蓄電池放電，而是經常短時間的充電，雖然這不容－源－電－子－網－為你提供技術支持
