轉載：美的電磁爐開關電源芯片FSD200代換
轉載：美的電磁爐開關電源芯片FSD200代換 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

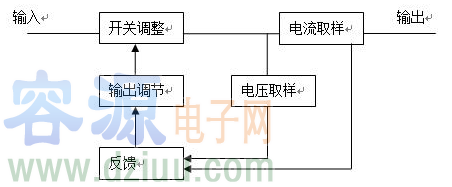

美的MC-EP201電磁爐，是05年生產的標準通用主電路板之一，在開關穩壓電源設計上，采用了新型七腳（FSD200）電源芯片，其外圍電路組件簡潔、電源穩定可靠、易維修等特點。電磁爐新產品開發價廉物美，在福州市場上很受歡迎。下面向維修界同行們介紹本人在維修EP201電源芯片損壞時，近期內一時又找不到（FSD200）電源芯片，客戶又急修
下采用舊款美的電磁爐MC-SY182、MC-EF105等主板上的開關電源八腳芯片（VIPEY12），通過外圍間接并
三個組件代換修復后，均達到原來的效果。其方法如下： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
1、先拆除MC-EP201電磁爐開關電源電路中，貼片組件三極管Q90、電阻R94、電容器C94、；及U91
上受損的七腳（FSD200）電源芯片；和限流電阻R90（22Ω/1W）。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
2、更新焊上限流電阻R90（22Ω/1W）后；在空位U92上焊入八腳（VIPEY12A）電源芯片；在D94上焊入開關二極管 IN4148；并在主電路板U92（VIPEY12A）電源芯片第3腳與第4腳
接入18V穩壓二極管，4腳接穩壓二極管的正極，3腳接穩壓二極管的負極。檢查無誤后
上電試機，若整機無電壓輸出時，可將18V的穩壓二極管兩腳對調，但不影響和損壞開關穩壓電源。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
