冰箱＼冷庫＼空調制冷劑泄漏檢測儀
冷庫、空調、冰箱制冷系統的漏、堵現象時有發生，有時即使系統運行正常，也仍存在著制冷效果日益變差的
，而制冷劑泄漏的檢測難度頗大，有時檢測工作(如空調)甚至
在現場懸空作業，操作十分不便。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
售前、售后的維修服務中，亟待
此項檢測問題。 筆者在這里介紹一種用于檢測冷庫、空調、冰箱制冷劑泄漏的便攜式電子儀器。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
使用該儀器來檢測制冷劑泄漏，只用耳機像醫生用聽筒診病那樣聽測泄漏聲，就能準確判斷是否有泄漏以及泄漏的部位等。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

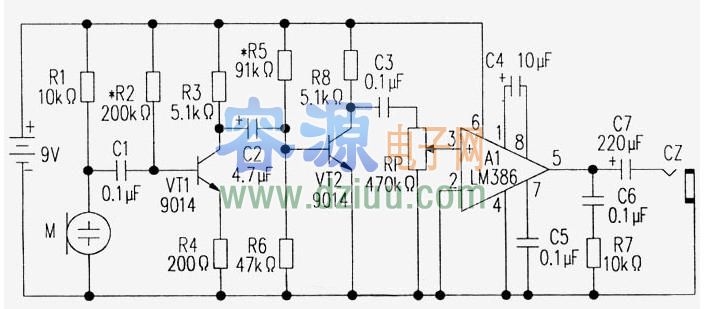

此外，還可檢測自來水管道等處的泄漏。 該檢測儀運用多級放大電路，通過儀器的檢測探頭M，用普通耳機就可聽清泄漏處產生的極微弱的氣流聲或液體、水流等“咝咝”響聲，其電路組成見附圖
。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
一、工作原理簡述 泄漏檢測探頭M采用普通駐極體話筒，將微弱的泄漏聲波信號轉換成電信號，聲音從話筒傳人，經VT1、VT2兩級阻容耦合放大，R4為自動增益控制電阻，
上
一個串聯電流負反饋電阻，它的存在使大信號時不失真，又通過A1(LM1386)音頻功率放大，最后推動耳機發聲。本電路采用高阻耳機測聽，一
可減少放大器級數，另一可以隔除外界聲音的干擾，集中注意測聽泄漏聲。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
防止電源對測試的干擾，本裝置不用
的交流電源降壓整流獲取電源，而采用一只摩托車防盜報警器的專用電池(GP27A-L5型12V堿性電池)供電，該電池體積小，使用壽命長。 采用這種供電方式，可以徹底杜絕交流噪聲的干擾。電源開關SA用微型鈕子開關。儀器整機體積只有煙盒大小，可放入衣袋，攜帶十分方便，特別適用于上門修理。 駐極體話筒M探頭取得的探測信號通過屏蔽線連接到儀器的話筒插座，屏蔽線長約3m左右，也可根據而確定。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
二、元件的選擇 R1~R7：用1／4W金屬膜或碳膜電阻。C1、C3、C5、C6：選無極性紙介電容器。C2、C4、C7選耐壓16V優質電解電容。VT1、VW2
2SC9014低噪聲管。RP選用l／2W電位器。A1用LM1386型音頻功率放大集成塊。駐極體話筒采用GRZ2-30型。容－源－電－子－網－為你提供技術支持
