常用功放集成電路

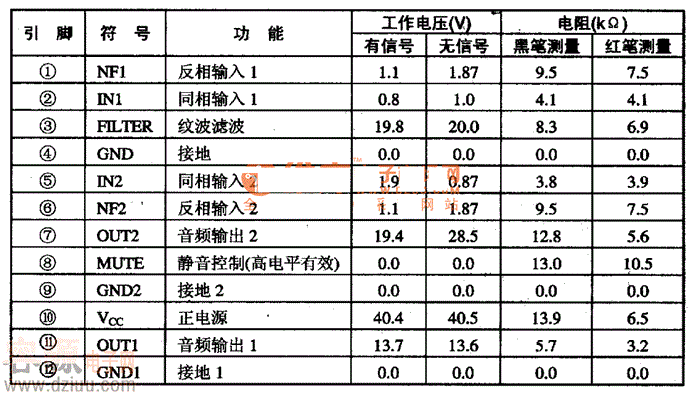

　　LA4520-單片立體聲放音集成電路圖LA4520是日本三洋公司生產的單片放音集成電路。在國內目前流行的國產、進口件組裝或進口單放機及收放機中應用相當廣泛。 　　LA4520內電路方框圖及引腳功能 　　LA4520集成塊

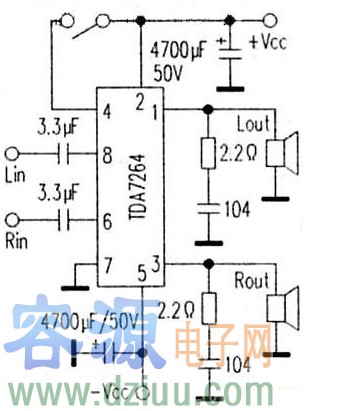

　　TDA7264是SGS-THOMSON公司在前兩年推出的一款優質、接線極其簡單的高保真功放集成電路。該電路具有完善的過流，過壓保護，且只有8個腳，比TDA1521A使用更方便、功率更大，而且適用的電壓

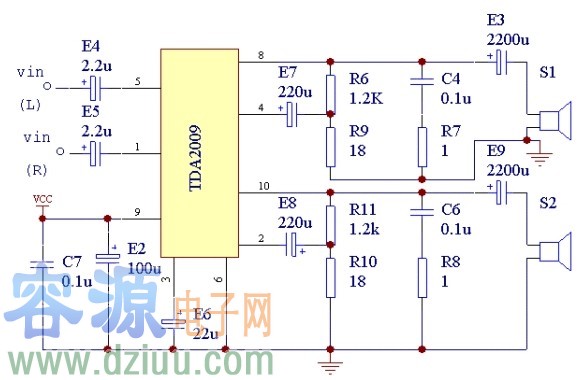

　　TDA2009是一種較為常見且價格實惠的高保真功放集成塊。額定功率為2×10W.電源電壓為8~28V.最大輸出電流為3.5A.具有過熱保護電路。（2×10W,THD=0.5%）　　以下為一款TDA2009單電源功放應

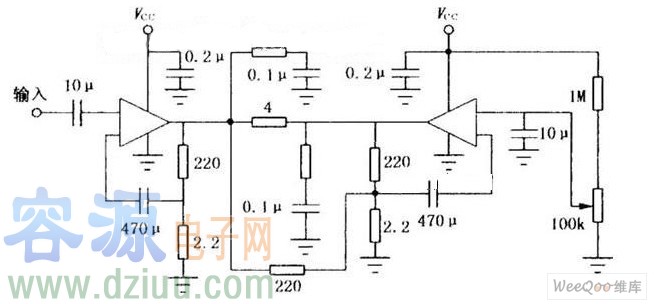

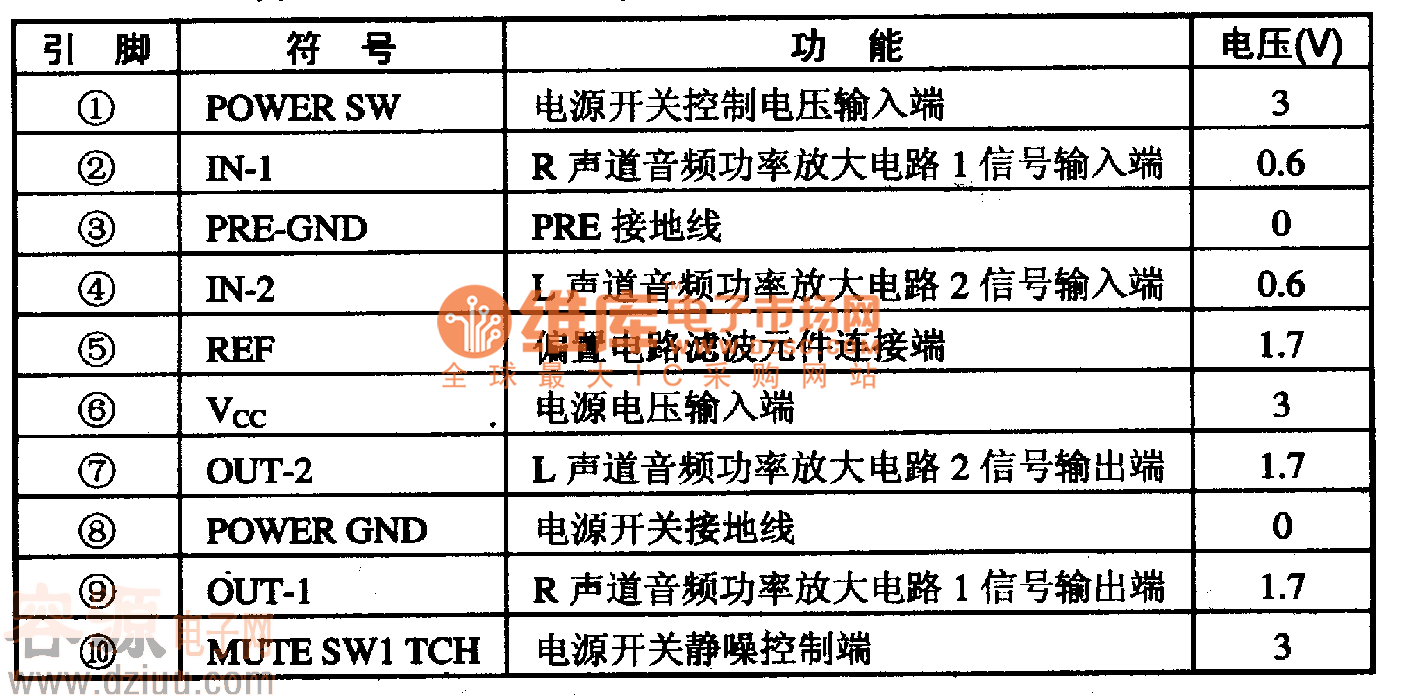

　　　LA4533M是日本三洋公司生產的雙聲道音頻功率放大集成電路，應用于袖珍收音機，隨身聽等低電壓，小功率的音響系統中較多。 1.LA4533M內電路方框圖及引腳功能 LA4533M集成塊內電路主要由兩路功率放大電路

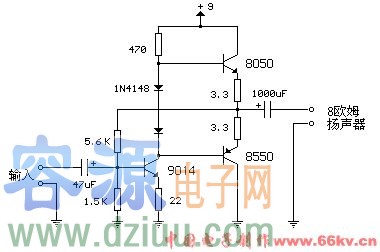

　　這里介紹一個設計小巧、線路簡單但性能不錯的三管音頻放大器。其電路見附圖。也許你在一些袖珍晶體管收音機可以看到一些與此類似的電路。　　原理分析：　　電路如圖所示，輸入極（9014）的基極工作電壓等于兩輸

　　LM1875功率較TDA2030及TDA2009都為大,電壓范圍為16~60V.不失真功率為20W(THD=0.08%),THD=1%時,功率可達40W(人耳對THD<10%一下的失真沒什么明顯的感覺),保護功能完善.筆者是一個不錯的選擇.　　其接法同TDA2030相

　　用穩壓集成功放制作的功率放大器，對電子愛好者來說，作為開拓思路的一種嘗試不無積極意義。該電路為純甲類工作，又用低噪聲管作電壓放大，所以THD，NF等指標都不錯，輸出功率可達到30W．　　電路如圖所示，晶體

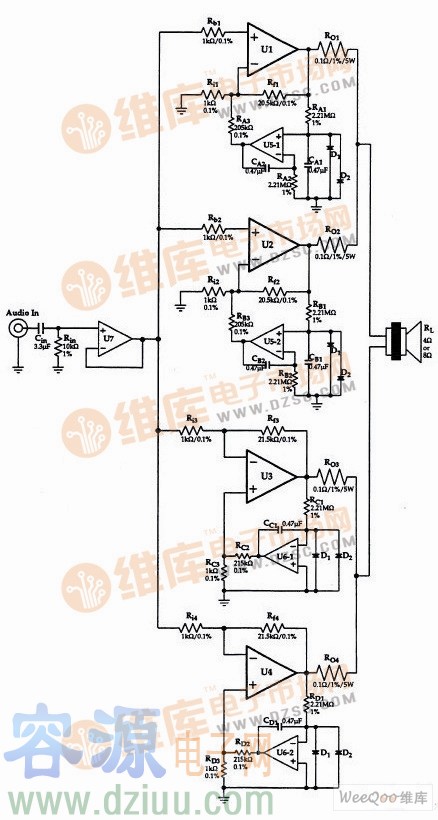

　　用美國國家半導體公司新推出的LM4651和LM4652設計的125W D類超低音功率放大器電路如圖所示。該放大器在總諧波失真THD=1％下的輸出功率為125W，負載阻抗RL=4Ω，輸入信號Vin(rms）最高電平為3V，輸入信號帶寬為1

tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，TDA2030A音頻功放電路，常采用V型5腳單列直插式塑料封裝結構。不同公司生產的內部電路略有差異但可以互換，

tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，TDA2030A音頻功放電路，常采用V型5腳單列直插式塑料封裝結構。不同公司生產的內部電路略有差異但可以互換，

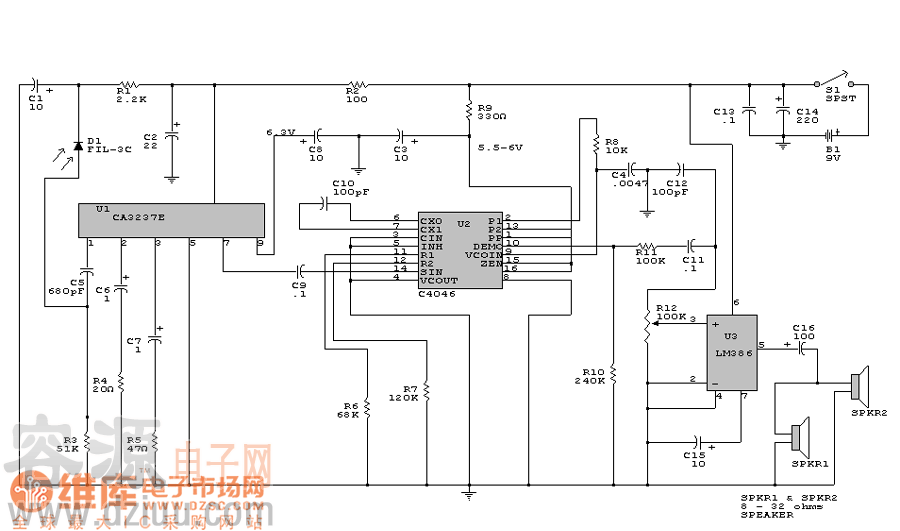

:LM386功放應用電路圖；本電路應用ＬＭ３８６作為功率放大ＩＣ,由ＣＡ３２３７Ｅ和Ｃ４０４６提供前級處理。

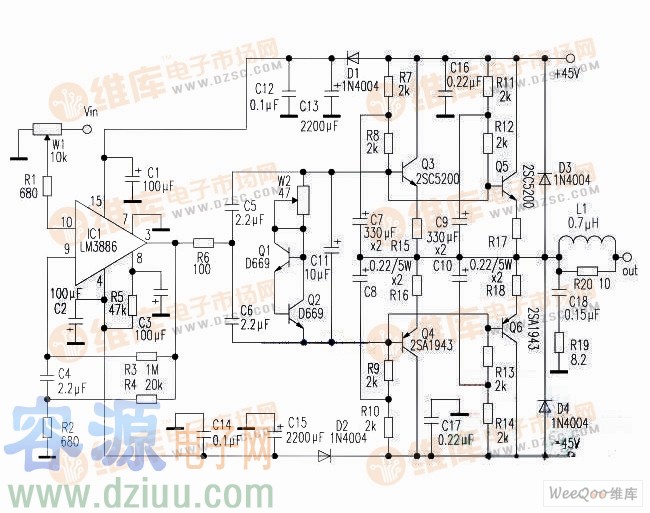

典型lm3886功放電路圖-最好的電路圖；LM3886功放集成電路由美國ＮＳ公司推出，在額定電壓下最大輸出功率可達68W的連續輸出，而且不失真，也有很完善的保護電路，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。LM3886優異的性能，使得它在近幾年音響制作中廣泛的應用，許多成品功放機中就有直接的應用它擔任后級功放或者用它作為重低音放大電路。下面介紹典型lm3886功放電路圖：

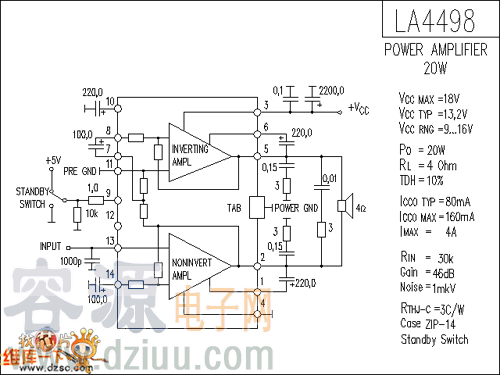

LA4498功放電路圖

　　LA4500功放ＩＣ應用雙列20腳封裝;電源VCC=24V;允許功耗Pd=15W;輸出電流=2.5A;靜態電流=20mA;輸入電阻=30kΩ;輸出噪聲=0.4mV;電壓增益=48～52dB;諧波失真=0.3%～1.5%。

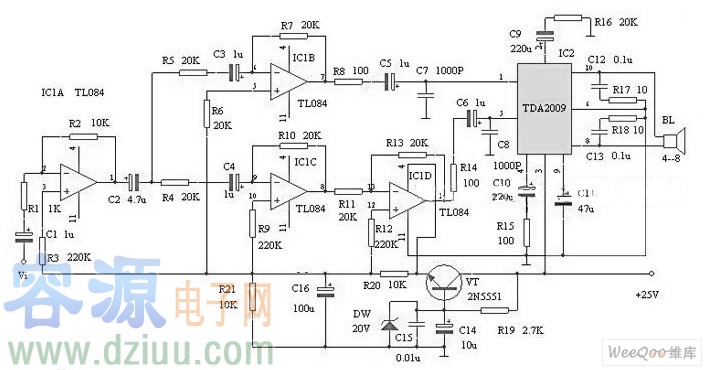

tda2009a由于采用專用集成電路，使得制作變得非常簡單，性能也不錯。 對于電子愛好者制作非常方便，從電路圖中可以看出，除了tda2009a外，其于都　是少量電子元器件，制作成功率很高，有興趣的朋友可以制作試試看效果。

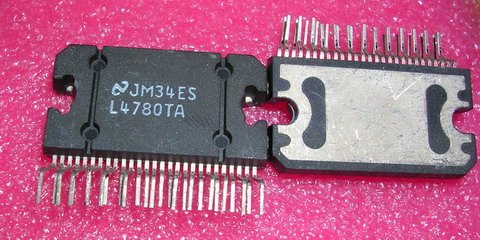

LM4780音頻功放的放大電路類型一般為甲類電路功放，

　　再來張多組并聯的圖：多組LM4780并聯輸出功放電路　　試驗中還發現：　　1、LM4780的低音明顯比LM3875好，扎實有力了許多。　　2、比LM3875的高音去得更盡，換言之，LM3875重放不出來的細節和超高頻，他能表現出

LM2002A具有高壓保護,其最高瞬時電源電壓可達40V采用5腳單列直插塑料封裝。這兩種集成電路具有輸出功率大、失真度小、噪聲低、外接元件數量少、輸入阻抗高、開機沖擊噪聲小等特點。LM2002具有限流和熱切斷保護

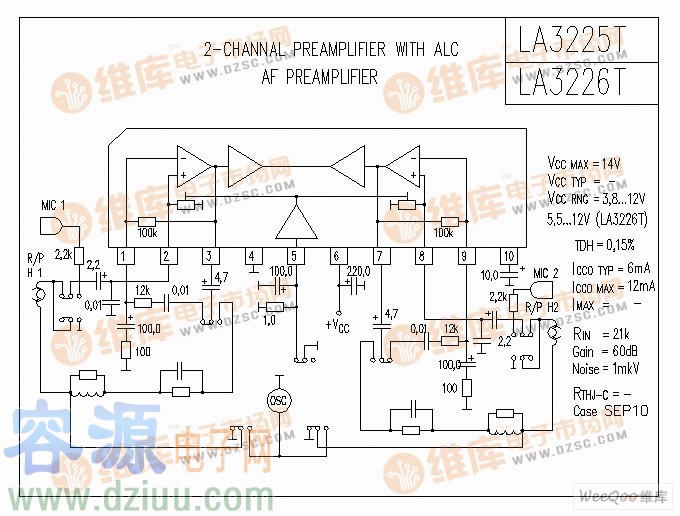

LA3225-6T功放電路 :

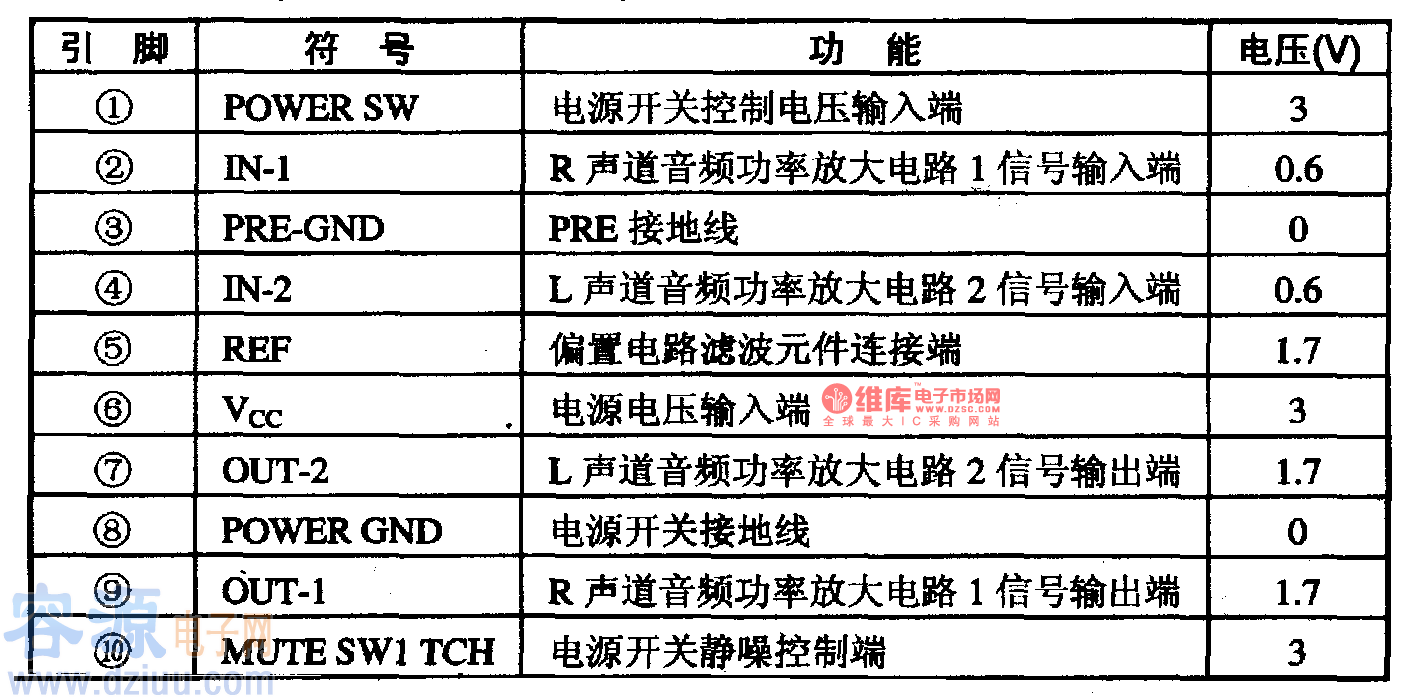

　　　　LA4533M是日本三洋公司生產的雙聲道音頻功率放大集成電路，應用于袖珍收音機，隨身聽等低電壓，小功率的音響系統中較多。　　1·LA4533M內電路方框圖及引腳功能　　LA4533M集成塊內電路主要由兩路功率放大電
