1V轉5V芯片，三個元件即可組成完整的穩壓方案
1V低電壓要轉成5V的電壓，需要1V轉5V的芯片，由于1V輸入，所以不需要指望能輸出多大的電流，壓差和1V的供電電壓意味著供電電流也是無法做大的了。一般1V轉5V的輸出電流在0MA-100mA，一般60MA應用多。

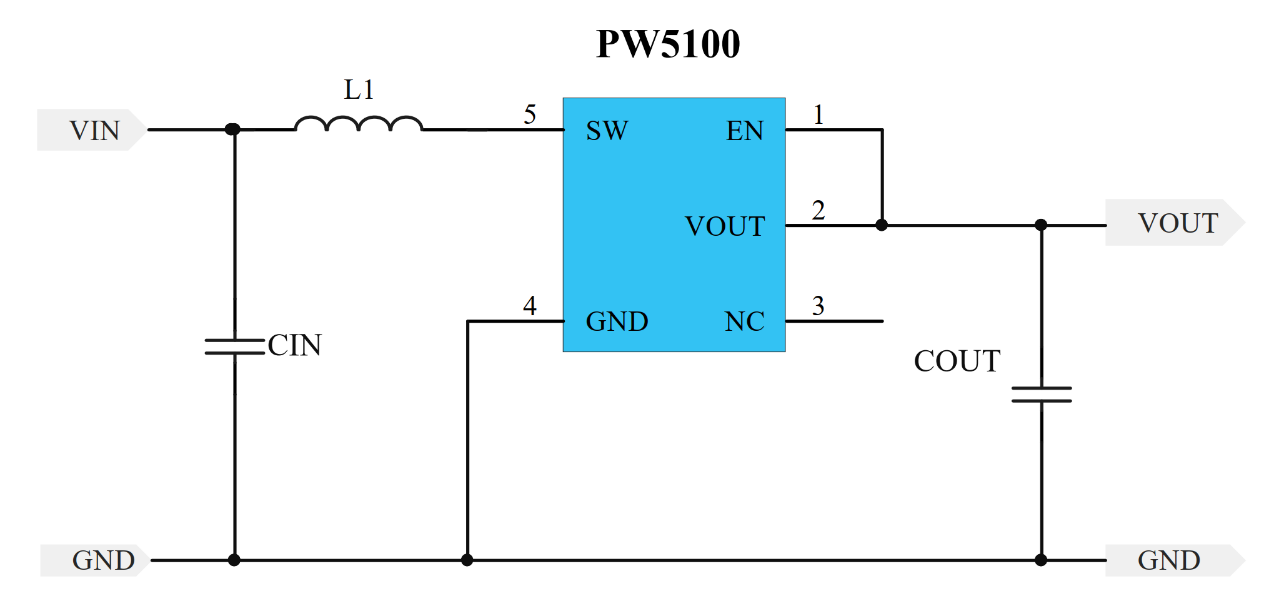

1V轉5V電路的BOM物料準備：
1，一個PW5100升壓IC
2，一個10uF的貼片陶瓷電容 ：輸入電容CIN
3，一個22uF的貼片陶瓷電容：輸出電容COUT
4，一個3.3UH的貼片電感。電感大小可根據輸出電流來決定，
PW5100 是一款高效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.
PW5100適用于1節干電池1.5V/鎳氫電池1.2V，2節干電池/鎳氫電池，3節干電池/鎳氫電池輸入，升壓穩壓芯片。最高效率95%。
非常感謝用戶kuakewei 的投稿！
