關于AD590數字式溫度計電路

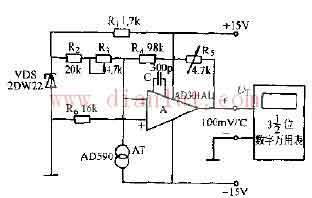

關于AD590數字式溫度計電路如圖。
集成溫度傳感器實質上是一種半導體集成電路，它是利用晶體管的b-e結壓降的不飽和值VBE與熱力學溫度T和通過發射極電流I的關系實現對溫度的檢測。集成溫度傳感器具有線性好、精度適中、靈敏度高、體積小、使用方便等優點，得到廣泛應用。集成溫度傳感器的輸出形式分為電壓輸出和電流輸出兩種。電壓輸出型的靈敏度一般為10mV/K，溫度0℃時輸出為0，溫度25℃時輸出2.982V。電流輸出型的靈敏度一般為1mA/K。
AD590是美國模擬器件公司生產的單片集成兩端感溫電流源。它的主要特性如下：
1、流過器件的電流（mA）等于器件所處環境的熱力學溫度（開爾文）度數，即：mA/K。式中： —流過器件（AD590）的電流，單位為mA；T—熱力學溫度，單位為K。
2、AD590的測溫范圍為-55℃～+150℃。
3、AD590的電源電壓范圍為4V～30V。電源電壓可在4V~6V范圍變化，電流 變化1mA，相當于溫度變化1K。AD590可以承受44V正向電壓和20V反向電壓，因而器件反接也不會被損壞。
4、輸出電阻為710MW。
5、精度高。AD590共有I、J、K、L、M五檔，其中M檔精度最高，在-55℃～+150℃范圍內，非線性誤差為±0.3℃。
電路基本原理如下：
因為流過AD590的電流與熱力學溫度成正比，當電阻R1和電位器R2的電阻之和為1kW時，輸出電壓VO隨溫度的變化為1mV/K。但由于AD590的增益有偏差，電阻也有誤差，因此應對電路進行調整。調整的方法為：把AD590放于冰水混合物中，調整電位器R2，使VO=273.2mV。或在室溫下（25℃）條件下調整電位器，使VO=273.2+25=298.2（mV）。但這樣調整只可保證在0℃或25℃附近有較高精度。
