電機驅動電路的作用與電路原理圖
電機驅動電路的作用：
電機驅動電路的作用指通過控制電機的旋轉角度和運轉速度，以此來實現對占空比的控制，來達到對電機怠速控制的方式。
電機驅動電路原理圖及電路控制方案：
電機驅動電路既可通過繼電器或功率晶體管驅動，也可利用可控硅或功率型MOS場效應管驅動。為了適應不同的控制要求(如電機的工作電流、電壓，電機的調速，直流電機的正反轉控制等)，下面介紹幾種電機驅動電路，以滿足以上要求：

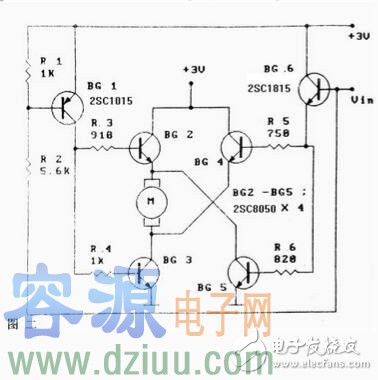

圖1電路利用了達林頓《www.zskn.com.cn》晶體管擴大電機驅動電流，圖示電路將BG1的5A擴流到達林頓《www.zskn.com.cn》復合管的30A，輸入端可用低功率邏輯電平控制。上述電路采用的驅動方式屬傳統的單臂驅動，它只能使電機單向運轉，雙臂橋式推挽驅動可使控制更為靈活。

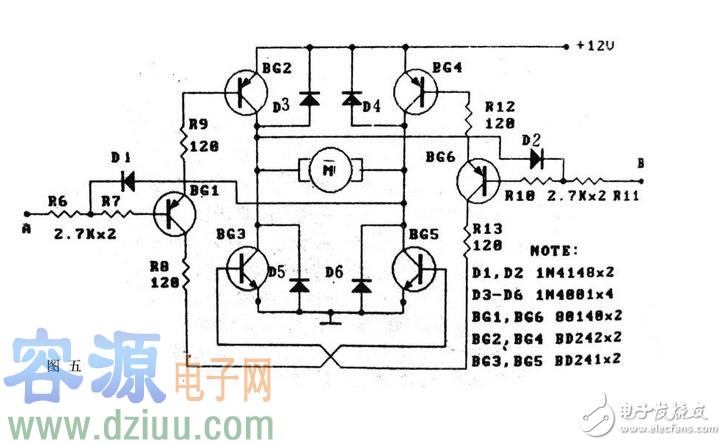

圖2為一款單端邏輯輸入控制的橋式驅動電路，它控制電機正反轉工作，這個電路的另一個特點是控制供電與電機驅動供電可以分開，因此它較好地適應了電機的電壓要求。

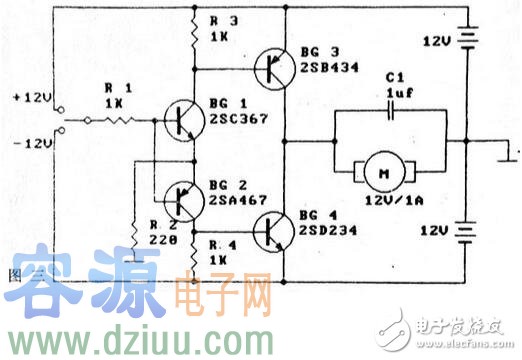

圖3也為單端正負電平驅動橋式電路，它采用雙組直流電源供電，該電路實際是兩個反相單臂驅動電路的組合。圖3也能控制電機的正反轉。

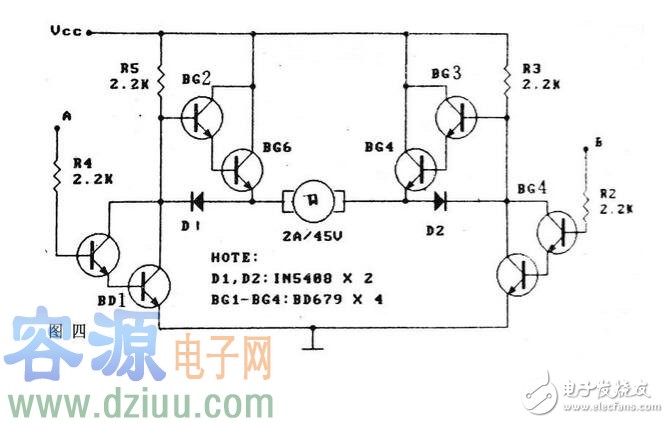

圖4電路以達林頓《www.zskn.com.cn》管為基礎驅動電機的正反轉，它由完全對稱的兩部分組成。當A、B兩輸入端之一為髙電平，另一端為低電平時，電機正轉或反轉;當兩輸入端同為高或低電平時，電機停轉;如采用脈寬調制，則可控制電機的轉速，因此圖4具有四種組合輸入狀態，電機卻可以產生五種運行狀態。這里箝位二極管D1、D2的加入具有重要的作用，它使達林頓《www.zskn.com.cn》管BG2,BG3不會產生失控，這在大功率下運轉時更顯安全。本電路的另一特點是輸入控制邏輯電平的高低與電機的直流工 作電壓無關，用TTL標準電平就能可靠地控制。
