利用Altium簡化多相和多模塊電路板設計創建過程

時間:2018-12-21 11:08:34來源:網絡作者:admin 點擊:次

隨著汽車和工業電力需求的增加，針對多相及基于模塊化設計的需求也在增加。多相或多模塊電路板的設計過程繁冗而耗時。在這篇AlTIum技巧文章中，將介紹如何輕松復制、粘貼現有原理圖和布局，

　　圖14：步驟14的屏幕截圖

　　現在所有的網絡旁邊都標有“_1”，表示它們來自您的原始模塊。新原理圖表將類似于圖15。

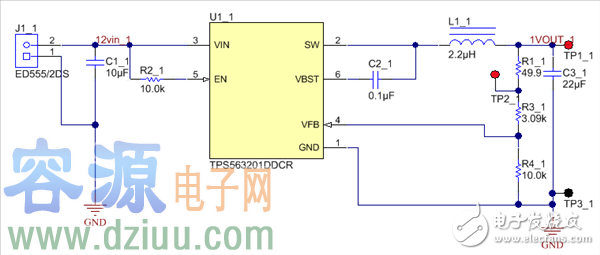

　　圖15：修訂后的Altium原理圖

　　步驟15：更新PCB；將看到新的網絡名（圖16）。現在，兩個模塊/相位之間共享的唯一網絡是GND網絡。

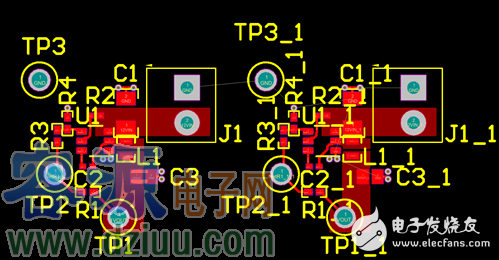

　　圖16：Altium中修訂后的布局

　　灌銅將被拷貝過來，但您需要將其重命名為新的網絡（圖17）。

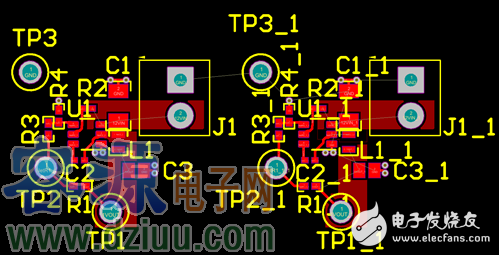

　　圖17：Altium中修訂后的布局

　　當您在Altium中制作多相或多模塊PCB時，這些步驟將會為您節省大量的時間，同時幫助設計師將他們的產品更快地推向市場。容－源－電－子－網－為你提供技術支持
