多媒體技術和網絡與移動通信的飛速發展激發了人們進行視頻信息交流的需求。隨著視頻監控系統逐步向數字化發展。開發新一代基于計算機網絡以及多媒體壓縮算法的視頻監控系統成為行業的主流方向。然而隨著視頻應用的迅速增加,開發者往往需要花費很多時間來熟悉各種多媒體的標準,最終只能通過編寫與改進代碼來進行開發與改變。隨著美國TI公司推出達芬奇(DaVinci)平臺后,這一切都在發生改變。
1 達芬奇技術的主要特點
達芬奇平臺是典型的基于共享存儲的嵌入式多處理(ARM,DSP,VICP,視頻前端和后端等)環境,支持的關鍵技術是片內實現了多通道的交換中心資源(Switch Central Resources,SCR)。基于片內SCR,達芬奇平臺在片內多處理器之間形成了典型的C/S架構:計算能力強大的DSP可以作為服務器提供算法的實時計算服務;帶有JAVA處理能力的ARM9實現網絡,硬盤音視頻I/O等用戶界面。美國TI公司在達芬奇平臺上專門為音視頻編解碼(Codec)多媒體應用精心設計了系統框架,提供了豐富的系統程序接口SPI,應用程序接口API以及視頻,圖像,話音和音頻千余種流媒體算法組件。他們與操作系統,中間件構成了一個應用系統的大部分內容,應用系統開發團隊只需要將他們封裝成運行包,就能得到高可用性和高可靠性的產品。

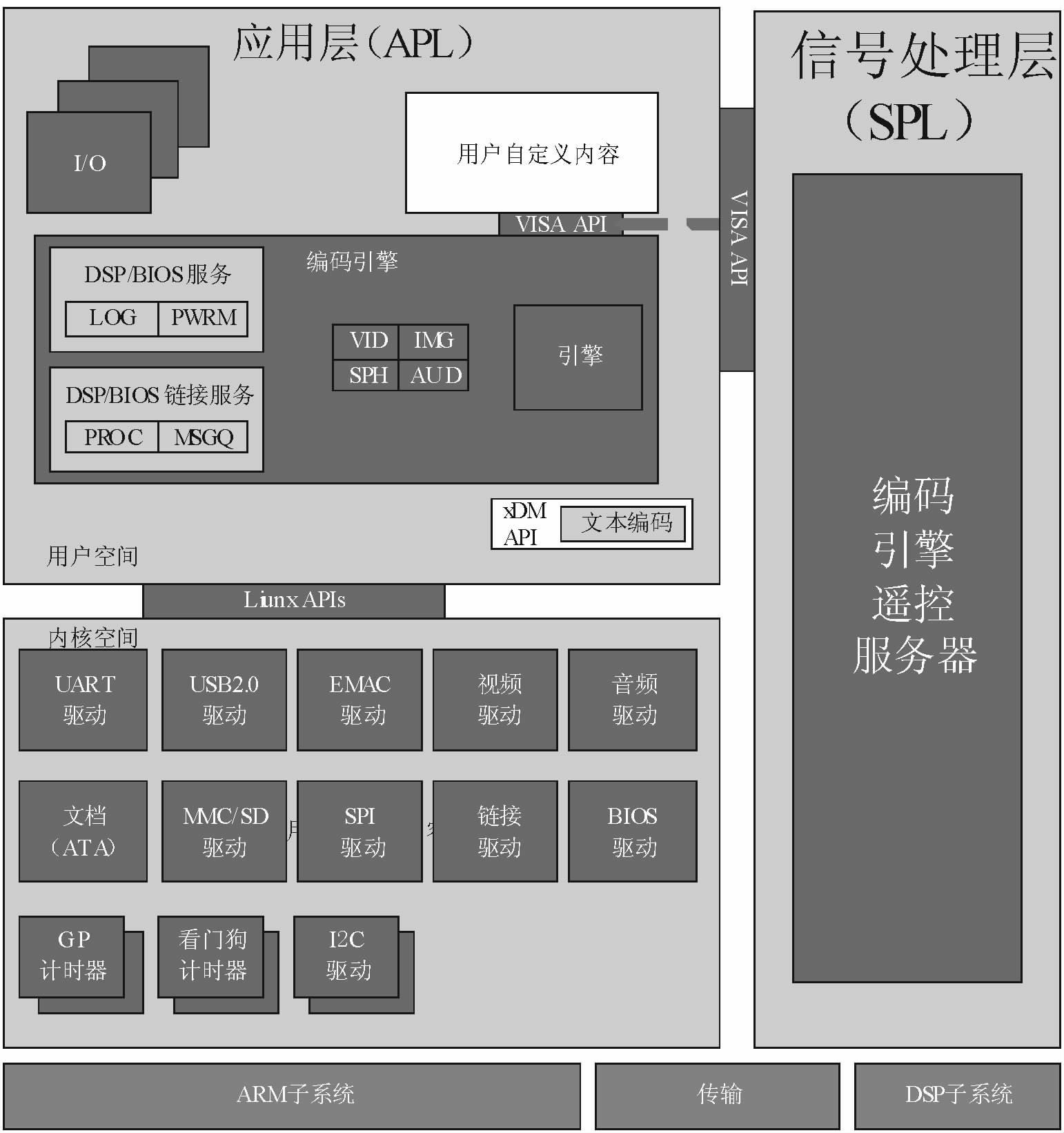

達芬奇平臺的最大特點就是基于DSP與ARM的SOC芯片,和與之相關的相關軟件,如圖1所示。

圖1 DiVinci軟件框圖
對達芬奇平臺,硬件上給與雙核架構強有力的支持,在DSP端用DPS/BIOS來支持音/視頻算法的運行,在ARM端用MontaVistaLinux(MV)來支持其對外設的管理。對于ARM與DSP之間的數據交叉,則用Codec Engine和Codec Server來加以管理。達芬奇平臺的先進性,對高端音/視頻系統來說,無疑是開發平臺的最好選擇。
2 TMS320DM365介紹

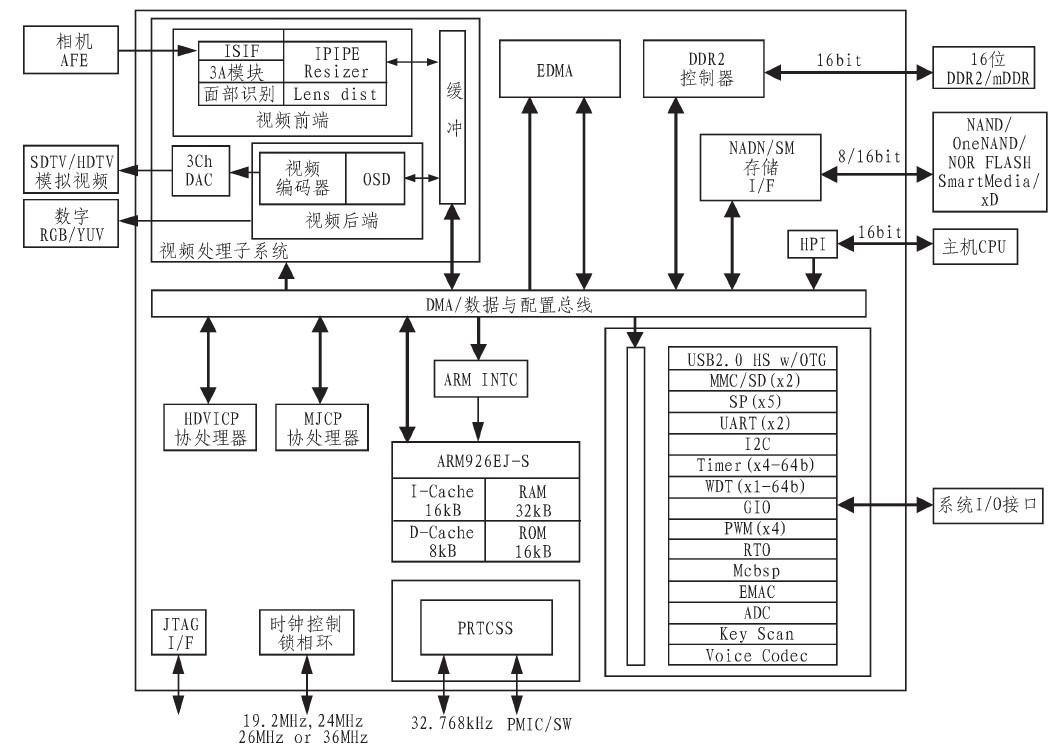

TI公司的TMS320DM365是一款面向多媒體技術應用的高性能芯片。TM320DM365功能框圖如圖2所示。
圖2 TMS320DM365功能框圖
內核方面TMS320DM365集成ARM926EJ-S.H.264協處理器(HDVICP),MPEG4/JPEG協處理器(MJCP),能以1080p格式與10幀/s的速度提供H.264編解碼功能,和以1080p格式與24幀/s的速度提供MPEG4編解碼功能,以及以720p格式與30幀/s的速度提供H.264或MPEG4編解碼功能。存儲方面擴展存儲器接口EMIFs包括1個16位256 M地址空間的DDR2和mDDR,以及1個16/8位的AEMIF,可擴展的類型有8/16位NAND Flash,16Mb NOR Flash,SRAM,16位OneNAND等。其他外圍擴展控制器還包括16位HPI(Host-Port Interface),2個MMC(Multimedia Card)/SD(Secure Digital)/SDIO接口,1個16位的WDT(Watch DogTimer),5個SPI(Serial Port Interface)接口其中每個具有兩個片選,1個主/從I2C(Inter-Integrated Circuit)總線控制器,1個支持2.0USB OTG接口控制器等。
TMS320DM365集成的ARM926EJ-S處理器包括32 kBRAM、16 kB ROM(用于非AEMIF啟動模式下的ARMbootloader)、16 kB指令緩存、8 kB數據緩存、CP15及MMU等。其中CP15用來對指令、數據緩存、MMU以及其他ARM子系統進行配置及控制。MMU使用統一的TLB來對頁表中存儲的信息進行緩存,并為類似Linux、WindowsCE、ultron以及ThreadX等操作系統提供虛擬內存。該處理器的寫緩沖數據容量高達17 kB,使其可以大幅提高內核的性能。
TMS320DM365中的視頻處理子系統(VPSS)由兩個接口,分別用于視頻捕獲的視頻前段(VPFE)輸入接口和用于圖像顯示的視頻后端(VPBE)輸出接口。圖3為視頻處理子系統系統框圖。

圖3 VPSS系統框圖
VPFE模塊主要用于捕獲視頻信號,也可以直接從前端輸入已有的視頻信號。VPFE輸入接口有1個CCD控制器(CCDC)、1個預處理器、柱狀模塊、自動曝光/白平衡/聚焦模塊(H3A)和寄存器組成。CCDC可以與視頻解碼器、CMOS傳感器或電荷耦合裝置連接;預處理器是一個實時的圖像處理器,它把來自CMOS或CCD的原始圖像從RGB轉變?yōu)閅UV422的編碼;柱狀模塊和H3A模塊實現基于原始圖像信息的硬件操作。容-源-電-子-網-為你提供技術支持
