三端穩壓器引腳判斷方法
三端穩壓器顧名思義，就是有三個端口的穩壓器，一般是輸入電壓，輸出電壓，地三個端口，只需要外圍簡單幾個電容即可，使用簡單方便。

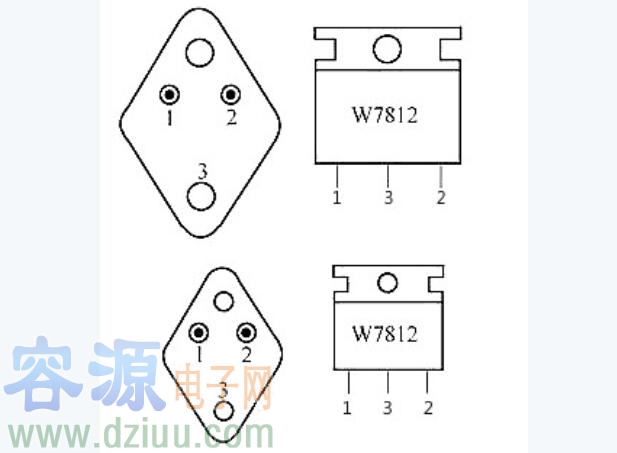

三端穩壓器的封裝有金屬封裝和塑料封裝兩種，外形如同一只大功率晶體管，引腳的排列如圖9-30所示。不同系列的穩壓器，其各腳的作用不同。其中最常用的W78××系列穩壓器，為輸入端（I），為輸出端（O），為公共端（COM）;W79××系列則是為公共端，為輸出端，為輸入端;常用的可調三端穩壓器LM317T，外形如W78××，其為可調端，為輸入端，為輸出端。端輸出電壓值由端電壓變化調節。
三端穩壓塊的作用是將電壓進行降壓處理，并穩定為某一固定的值后輸出。例如，三端穩壓塊7805可將小于35V的電壓降成穩定的5V輸出電壓。它比只使用一只穩壓二極管進行穩壓的電路要好得多，成本也不是很高，所以應用還是很廣泛的。常見的三端穩壓塊可分為正電壓穩壓塊和負電壓穩壓塊兩種，正電壓的有78系列、負電壓的有79系列，兩個系列是不能互換使用的，所以在選用時不要弄混。
