穩壓器的兩個選項方案及注意事項
1、容量安全系數
交流穩壓電源是以輸出視在功率（kVA）為標稱額定容量，而一般情況下負載都不是純電阻性的，即功率因數COS￠≠1，穩壓器實際能輸出的有功功率kW=容量（kVA）×COS￠。所以在實際選型時要按用電設備的額定功率、功率因數和負載類型等具體情況來合理選擇穩壓電源，其輸出功率應留有適當余量，特別是沖擊性負載選型時余量要更大，具體選型安全系數見下表
大電感性、電容性負載（如電動機、電腦）環境下，選型時應考慮負載的起動電流特別大（達額定電流的5~8倍），所以選擇穩壓器容量時應是負載功率的2.5~3倍。
如：三相電機2.2kW 1臺，5.5 kW 1臺，選用穩壓器時，容量≥（2.2kW+5.5 kW）×2.5=19.25 kVA，即至少要選用三相SJW-20 kVA以上產品的穩壓器。
2、非補償式穩壓電源輸出容量曲線
自耦式穩壓器（單相0.5kVA~3kVA、10k臥式及以下，三相9kVA及以下）當輸入相電壓低于198V時，輸出容量就開始下降；輸入相電壓等于160V時，下降到穩壓器額定容量的50%。所以在電源電壓的低端特別要注意減輕負載降額使用，以免使穩壓器過載燒毀；
自耦式穩壓器能夠同時輸出220V和110V兩種電壓。但即使是全部由110V輸出時，穩壓器所帶負載也不能超過額定容量的50%，否則就是過載使用。
過載能力表
3、其他注意事項
三相穩壓器屬于各相分調式工作，允許負載有一定的不平衡。但在作單相或三相電源時，每相輸出最大容量為整機標稱容量的三分之一，任何一相都不可以超載使用。
非常規輸入、輸出電壓范圍的產品可以訂做，但輸出容量要特別規定。
容－源－電－子－網－為你提供技術支持本文地址：http://www.zskn.com.cn/dz/21/15924420253872.shtml
本文標簽:
- 上一篇文章：穩壓器的工作原理及主要技術參數
- 下一篇文章：穩壓器常見故障及排除方法
-
工業相機解決方案：低功耗16位數模轉換芯片+負壓線性穩
在工業相機行業中，石英可編程晶振扮演著至關重要的角色。為了滿足不同應用需求，YXC引入了低抖動石英可編程晶振QMEMS振蕩器YSO690PR，為工業相機的穩定運行提供了理想解決方案。
關鍵詞： 所屬欄目：電子基礎 -
穩壓器常見故障及排除方法
一、有電壓輸出但不穩壓（電壓表指示不穩定） 1.電壓表壞或不準確 排除：用萬用表測量輸出電壓，確定電壓表是否指示準確，如損壞或不準確予以更換。 2.輸入電壓
關鍵詞： 所屬欄目：電子基礎 -
穩壓器的工作原理及主要技術參數

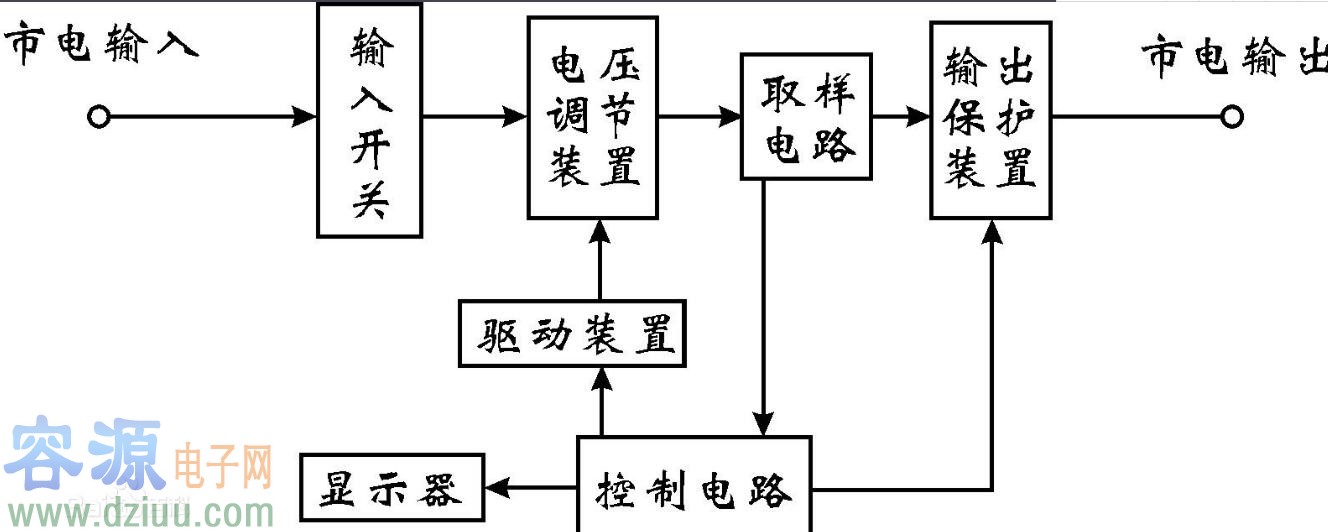

一、工作原理穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通
關鍵詞： 所屬欄目：電子基礎 -
三端穩壓器引腳判斷方法
三端穩壓器引腳判斷方法
三端穩壓器顧名思義，就是有三個端口的穩壓器，一般是輸入電壓，輸出電壓，地三個端口，只需要外圍簡單幾個電容即可，使用簡單方便。
三端穩
關鍵詞：三端穩壓電路 所屬欄目：電子基礎 -
穩壓器工作原理你理解了嗎？
穩壓器工作原理
穩壓器會產生具有恒定預設幅度的固定輸出電壓，無論其輸入電壓或負載條件是否變化。穩壓器分為兩類： 線性和開關式。線性穩壓器采用受高增益差分放大器
關鍵詞：穩壓電路穩壓電源 所屬欄目：電子基礎 -
可提高效率的升壓穩壓器的介紹

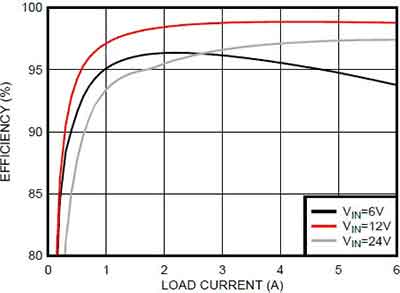

我們知道降壓 - 升壓型DC/DC轉換器是一種可靠的元件，可在各種工業和汽車環境（包括電池供電產品）中普遍存在的各種輸入電壓條件下提供穩定的輸出電壓。多年來，Intersil，
