場效應管的基礎知識

一、場效應管>場效應管的分類
　　按溝道半導體材料的不同，結型和絕緣柵型各分溝道和P溝道兩種。若按導電方式來劃分，場效應管又可分成耗

盡型與增強型。結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。
　　 場效應晶體管可分為結場效應晶體管和MOS場效應晶體管。而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝

耗盡型和增強型四大類。見下圖。

二、場效應三極管>三極管的型號命名方法
　　第二種命名方法是CS××#，CS代表場效應管，××以數字代表型號的序號，#用字母代表同一型號中的不同規

格。例如CS14A、CS45G等。
三、場效應管的參數
1、I DSS — 飽和漏源電流。是指結型或耗盡型絕緣柵場效應管中，柵極電壓U GS=0時的漏源電流。
2、UP — 夾斷電壓。是指結型或耗盡型絕緣柵場效應管中，使漏源間剛截止時的柵極電壓。
3、UT — 開啟電壓。是指增強型絕緣柵場效管中，使漏源間剛導通時的柵極電壓。
4、gM — 跨導。是表示柵源電壓U GS — 對漏極電流I D的控制能力，即漏極電流I D變化量與柵源電壓UGS變化量

的比值。gM 是衡量場效應管放大能力的重要參數。
5、BUDS — 漏源擊穿電壓。是指柵源電壓UGS一定時，場效應管正常工作所能承受的最大漏源電壓。這是一項極限

參數，加在場效應管上的工作電壓必須小于BUDS。
6、PDSM — 最大耗散功率。也是一項極限參數，是指場效應管性能不變壞時所允許的最大漏源耗散功率。使用時，

場效應管實際功耗應小于PDSM并留有一定余量。
7、IDSM — 最大漏源電流。是一項極限參數，是指場效應管正常工作時，漏源間所允許通過的最大電流。場效應管

的工作電流不應超過IDSM

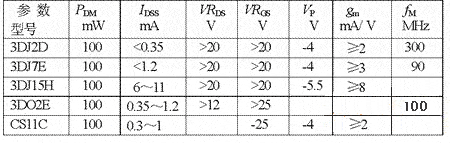

幾種常用的場效應三極管的主要參數

四、場效應管的作用
2、場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3、場效應管可以用作可變電阻。
4、場效應管可以方便地用作恒流源。
5、場效應管可以用作電子開關。
五、場效應管的測試
1、結型場效應管管腳識別：
　　 場效應管的柵極相當于晶體管的基極，源極和漏極分別對應于晶體管的發射極和集電極。將萬用表置于R×1k

檔，用兩表筆分別測量每兩個管腳間的正、反向電阻。當某兩個管腳間的正、反向電阻相等，均為數KΩ時，則這兩

個管腳為漏極D和源極S（可互換），余下的一個管腳即為柵極G。對于有4個管腳的結型場效應管，另外一極是屏蔽

極（使用中接地）。
2、判定柵極---(場效應管管腳識別)
　　 用萬用表黑表筆碰觸管子的一個電極，紅表筆分別碰觸另外兩個電極。若兩次測出的阻值都很小，說明均是正

向電阻，該管屬于N溝道場效應管，黑表筆接的也是柵極。
　　 制造工藝決定了場效應管的源極和漏極是對稱的，可以互換使用，并不影響電路的正常工作，所以不必加以區

分。源極與漏極間的電阻約為幾千歐。
　　 注意不能用此法判定絕緣柵型場效應管的柵極。因為這種管子的輸入電阻極高，柵源間的極間電容又很小，測

量時只要有少量的電荷，就可在極間電容上形成很高的電壓，容易將管子損壞。
3、估測場效應管的放大能力---(場效應管管腳識別)
　　 將萬用表撥到R×100檔，紅表筆接源極S，黑表筆接漏極D，相當于給場效應管加上1.5V的電源電壓。這時表針

指示出的是D-S極間電阻值。然后用手指捏柵極G，將人體的感應電壓作為輸入信號加到柵極上。由于管子的放大作

用，UDS和ID都將發生變化，也相當于D-S極間電阻發生變化，可觀察到表針有較大幅度的擺動。如果手捏柵極時表

針擺動很小，說明管子的放大能力較弱；若表針不動，說明管子已經損壞。
　　 由于人體感應的50Hz交流電壓較高，而不同的場效應管用電阻檔測量時的工作點可能不同，因此用手捏柵極時

表針可能向右擺動，也可能向左擺動。少數的管子RDS減小，使表針向右擺動，多數管子的RDS增大，表針向左擺動

。無論表針的擺動方向如何，只要能有明顯地擺動，就說明管子具有放大能力。
???? 本方法也適用于測MOS管。為了保護MOS場效應管，必須用手握住螺釘旋具絕緣柄，用金屬桿去碰柵極，以防止

人體感應電荷直接加到柵極上，將管子損壞。
　　 MOS管每次測量完畢，G-S結電容上會充有少量電荷，建立起電壓UGS，再接著測時表針可能不動，此時將G-S極

間短路一下即可。

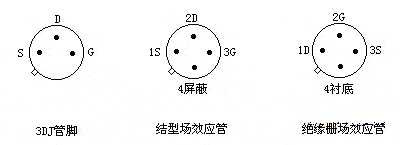

　　 目前常用的結型場效應管和MOS型絕緣柵場效應管的管腳順序如下圖所示。
