MM74HCT74M集成電路中文資料及電路圖

MM74HCT74M集成電路中文資料及電路圖

下文是由英文翻譯而來，供參考。

MM74HCT74M介紹：

采用先進的MM74HCT74硅柵CMOS技術來實現類似的操作速度等效的LS - TTL電的一部分。它具有高抗干擾與標準CMOS低功耗集成隨著能力的電路，來驅動10的LS - TTL電負載。觸發器有獨立的數據，預置，清除，時鐘
Q和Q輸入和輸出。在目前的邏輯電平數據輸入到輸出傳輸過程中positivegoing轉型期的時鐘脈沖。預設和明確的獨立的時鐘和低水平完成在適當的投入。該系列74HCT邏輯功能和引腳兼容與標準74LS邏輯系列。輸入的保護損壞內部靜電放電到VCC和地二極管鉗位。MM74HCT設備的接口用于TTL電和NMOS元件和設備的標準CMOS工藝。這些部件也是插件的LS - TTL電替代設備及于減少電力消耗現有設計。

 本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

MM74HCT74M集成電路特點本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

典型傳播延遲：20納秒
 低靜態電流：40 mA最大（74HCT系列）
 低輸入電流：1 mA最大
扇出10的LS - TTL負載
 亞穩態硬化

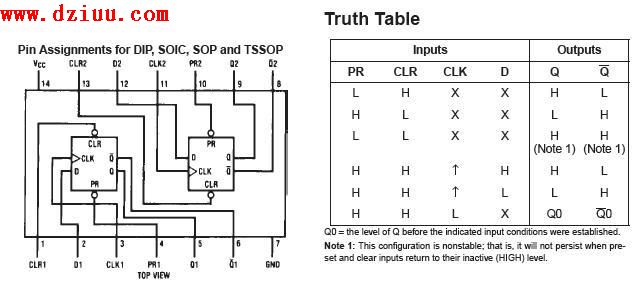

MM74HCT74M內部電路圖及真值表：

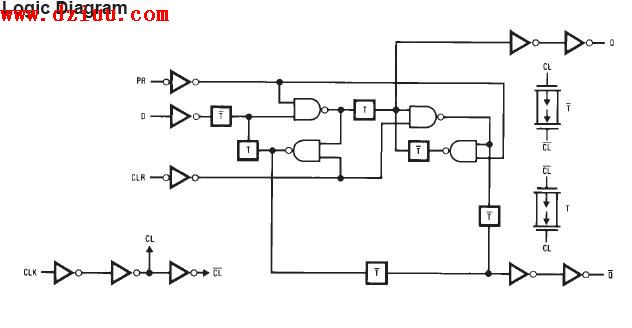

MM74HCT74M邏輯電路圖：
