停電照明燈電路圖
時間:2010-10-03 08:23:24來源:原創 作者:admin 點擊:次
無
停電照明燈電路圖
該電路簡單，制作方便，應用電池供電，可以做短時間內照明使用。本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

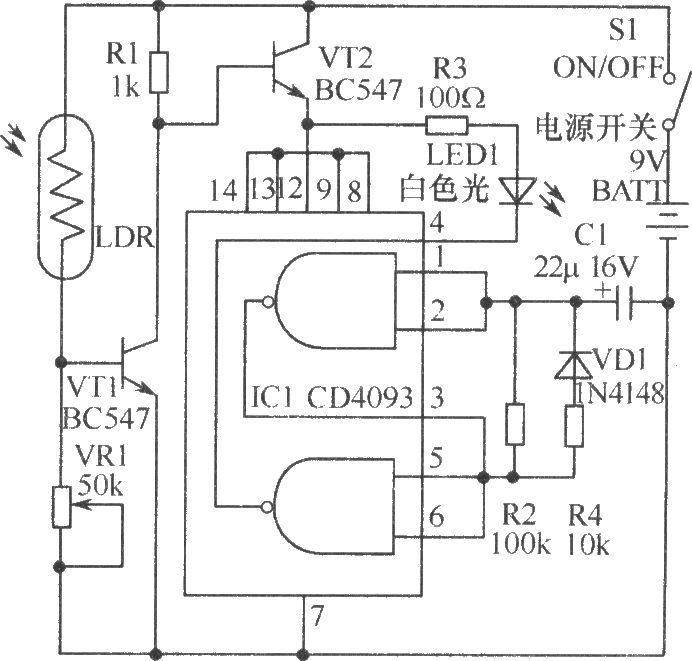

晚問兒童學習時，一旦停電，在書房?jī)?nèi)就看不見走路，很不安全。如圖
為一種用發光二極管構成的照明燈電路可
這一問題。該燈用電池供電，耗電極少，把它安放在書桌頂上，遇上停電發光二極管自動發光，足夠強的光線照明，便于兒童走出房間。
減少能量消耗。發光二極管采用閃光照明。IC1選擇CMOS集成電路CD4093。VT1、VT2選擇BC547三極管。LED1選擇Φ8mm白色發光二極管，其他元器件如圖。
