負電壓的產生電路圖



正電壓的用處不用我說了，在電子電路中我們常常使用負的電壓，比如說我們在使用運放的時候常常給他建立一個負的電壓。下面就簡單的以正5V電壓到負電壓5V為例說一下他的電路。



通常我使用負電壓時會選擇使用專用的負壓產生芯片，但這些芯片都比較貴比如ICL7600,LT1054等等。哦差點忘了MC34063了芯片使用的最多了，關于34063的負壓產生電路我這里不說了 在datasheet中有的。下面請看我們在單片機電子電路中常用的兩種負壓產生電路。







現在的單片機有都帶有了PWM輸出，我們在使用單片機的時候PWM時候是沒有用到的用他輔助產生負壓是不錯的選擇。



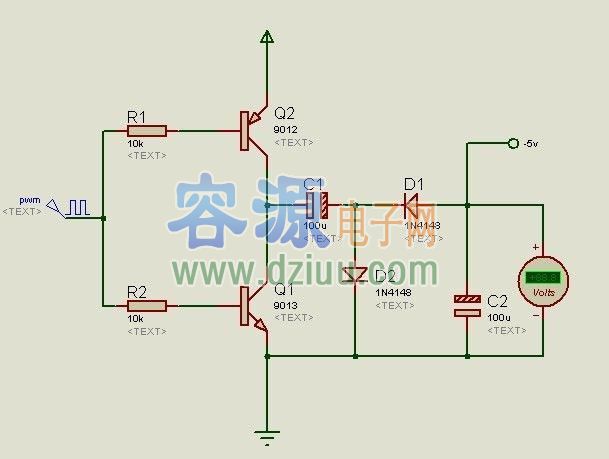

上面的電路是一個最簡單的負壓產生電路了。他使用的原件是最少的了 我們只給他提供1kHZ左右的方波就可以了 ，相當的簡單。這里注意電路的代負載能力是很弱的，在加上負載后電壓的降落也比較大。



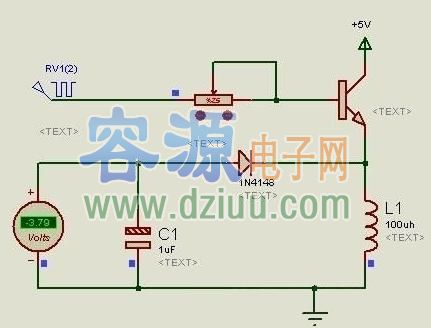

上面的原因產生了下面的電路 容－源－電－子－網－為你提供技術支持
