工作原理介紹：


當按下電源開關SA時，由三極管VT1和升壓變壓器T構成的高頻振蕩器通電工作，把3V直流電變成18kHz左右的高頻交流電，經T升壓到約500V，再經三支1N4007二極管、電容器C1～C3組成的三倍壓整流電路升高到1500V左右，加到特制的金屬網上。當蚊蠅觸及金屬網絲時，高壓就會通過蟲體放電，將蚊蟲擊斃。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

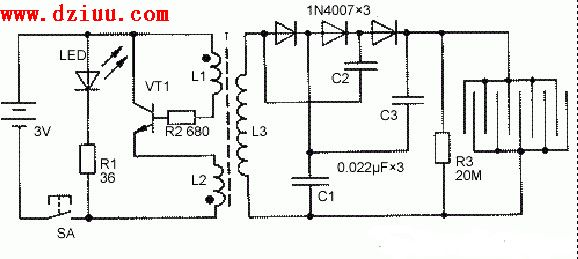

電子滅蚊電路由高頻振蕩電路、三倍壓整流電路、高壓電擊紗網等組成。電路圖如下《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路中，發光二極管LED和限流電阻器R1構成指示燈電路，用來指示電路通斷及顯示電池電能的耗損。R1阻值可根據LED電流進行。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

三極管VT1選用2N5609硅NPN型中功率三極管，也8050、9013型等常用三極管代替。LED用φ3mm紅色發光二極管，三支整流二極管用1N4007型硅整流二極管。R1～R3均用RTX-1/8W型碳膜電阻器。C1～C3一律用CL11-630V型滌綸電容器。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

高頻變壓器T須自制：選用2E19型鐵氧體磁芯及配套塑料骨架，L1用φ0.22mm漆包線繞22匝，L2用同號線繞8匝，L3用φ0.08mm漆包線繞1400匝左右。注意圖中黑點為同名端，頭尾順序繞，繞組間墊一、二層薄絕緣紙。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電子滅蚊器具體怎么個用法你可以自行設計。比如將電擊網做到羽毛球拍上，電路置于球拍手柄內就成了一個電子蚊蠅拍；將電擊網做好后平放在一個碟子上，碟子里放上蚊蠅喜歡的誘餌，這樣蚊蠅被吸引來落到電擊網將被擊斃。
