介紹石英晶體好壞的判斷方法

介紹石英晶體好壞的判斷方法

對石英晶體振蕩的測量應借助儀器，況且它的質量參數項目較多。要判斷石英晶體的好壞，則可借助一只萬用表來進行測量。

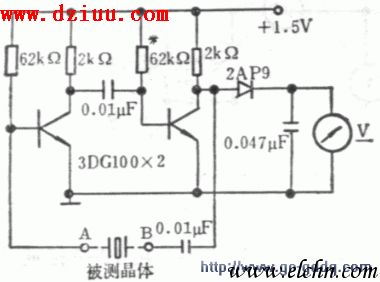

　　 用萬用表測量時，將萬用表置于Rx1k檔，先測量石英晶體的兩端。正常的石英晶體用電阻檔測量時，它的阻值應該是無窮大，表頭指針不應該擺動。表頭指針擺動，且阻值很小，則表示該被測石英晶體己損壞。如須進一步進行判斷，可按下圖線路進行測量。
　　 圖示線路當A、B端來接上石英晶體時，萬用表電壓檔指示約為0.75V。當接上石英晶體后，電路應起振，電壓即升高，應在1．26V左右。如符合上述要求，則說明該被測石英晶體是可以用的。接上石英晶體后，電壓指示無變化，則說明該被測石英晶體已失效，沒有使用價值了。
　　圖示線路中要求晶體三極管p高，以便在低電壓下能起振，三極管集電極電流調在0．3mA左右�！栋鏅嗦暶鳎罕疚挠蓋ww.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
