應用μPC1238構成的1OW音頻功率放大器

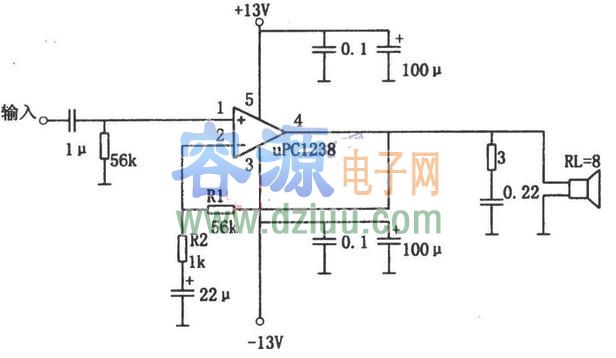

如圖為10W音頻功率放大電路。該電路采用了集成功放μPCI238放大器件，輸入信號經耦合電容(其容量為lμF)和電阻(其阻值為56kΩ)加到運放的同相輸入端(引腳l)，其輸出端(引腳4)和反相輸入端(引腳2)接56kΩ的反饋電阻R1，反相輸入端到地接1kΩ的電阻R2和22μF電容。該電路的電壓放大倍數為：Av=(1+R1／R2)≈(1+56／1)=57倍。    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗�！�

μPCI238的性能優良，采用±13V的電源電壓供電，其正、負電源端(引腳5、3)到地均接去耦電容(100μF與0.1μF相并聯)，100μF為大容量電解電容，0.1μF為有機膜電容器，其輸出端(引腳4)外接高頻抑制電路(3Ω電阻與0.22μF的電容串聯)和8Ω的等效負載(喇叭)。    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗�！�
