一款物美價廉的高保真電子管功放
一款物美價廉的高保真電子管功放

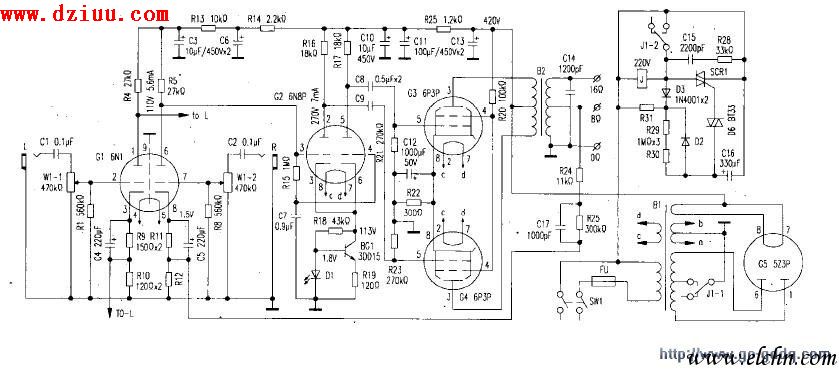

介紹一款物美價廉的高保真電子管功放，電路結構簡單。受幾款示波器電路的啟發試制了本機，效果非凡，只要連線無誤
得到滿意的效果。
延伸高頻響應，本電路采用了兩電壓放大，可輸出2x26W的不失真功率，相當于晶體管100W的功率輸出，用CD或DVD做音源低音豐滿彈性十足，高音纖細明亮，尤其對女聲的表現更是勝出石機。
前級用6N1擔任，接成共陰電路，電流。取得比較大（56mA），這樣可保證輸入信號從100mV～2V范圍內不失真地傳輸，
具有較大的動態范圍。并聯在柵極中560kQ的電阻，是消除音量電位器旋動時產生的噪音，也可不用。
推動級用6N8P擔任，接成長尾倒相電路。本電路采用了晶體管恒流電路，與前級直接耦合，并自動跟蹤前級工作點，保證這一級有40V的電壓擺幅，其電流取7mA，以便有效地推動功放工作。恒流源中發光二極管動態電阻要小于2.50，以確保電流恒定。
功放級是
的6P3P推挽電路，建議大家在有條件時試一試FU7，它可是黃銅的價金子的質。
電源整流可以用1N5408，感覺跟523P沒有多大區別，用523P整流時延時電路可以不用，電源變壓器選300VA，次級電壓350Vo元件選擇：R35、R22用10W的線繞電阻，其余小功率電阻用1/4W的金屬膜電阻，中功率用國產的2W大紅袍，輸出牛最好買25W～30W成品，以保證平直的帶寬，本人的牛是自制的，要用優質硅鋼片，耦合電容用油浸紙介電容，其他無特殊要求，走線應盡量短，有條件者把元件焊在印刷板上，底板最好用鋁材料，以減小磁干擾，其他細節電路圖有標注。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
