基于NE555的自然風生成電路圖
基于NE555的自然風生成電路圖《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

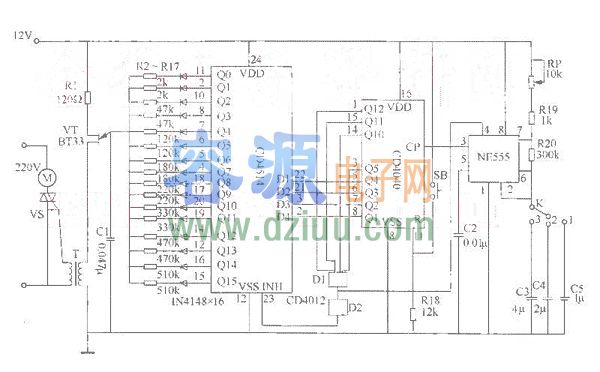

如圖
是由12位串行計數器／分頻器CD4040、4位鎖存／4－16線譯碼器CD4514、NE555時基電路、雙4輸入端與非門CD4012等構成的自然風生成電路圖，該電路能模擬出自然風的效果且有定時功能，經常應用于電風扇中。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在電路圖中，NE555為振蕩源，根據開關K所接點不同，NE555分別可產生1Hz、0.5Hz、0.25Hz三種不同頻率的時鐘脈沖，并將該脈沖加至CD4040的CP端，
計數器開始計數，CD4040的輸出端Q4～Q1由0000變至1111。從圖中可以看到，CD4040的輸出
CD4514的地址輸入端。當CD4514的輸入地址為0000時，其輸出端Q0為高電平
，并通過V向電容C1充電；當輸入地址為0001時，其輸出端Q1為高電平，并通過R3向電容C1充電：依次類推，CD4514根據輸入地址所選中的輸出端通過其電阻向C1充電。
各個電阻的阻值不同，電風扇電機轉動速度也不
，電阻越大，轉速越慢，電阻越小，轉速越快。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當CD4040的輸出端Q5為高電平時，CD4514的輸出端又從Q0開始依次被選中，電風扇的轉速重復變化。當CD4040的輸出端Q5～Q8全為高電平時，經門CD4012后，輸出低電平一
使NE555停振，另一經D2反相后加至CD4514的INH端，使其輸出
為零，風扇停止轉動，就這樣完成了一次自然風模擬及定時。
當按下按鍵開關SB時，CD4040的復位端R為高電平，電路發生復位，停止工作。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
