液晶顯示器常見故障及維修實例

液晶顯示器故障及維修實例   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

液晶面板故障介紹   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

液晶面板是LCD顯示器的核心部件，占有整個LCD顯示器價值的大部分，因液晶面板本身引起的故障也占有的比例，故障如下：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

1.白屏

白屏是LCD的故障，白屏的原因是panel內部lC未工作而燈管被點亮?xí)r產生的一種特殊的故障現象，引起此故障的原因是panel內部保險電阻開路導致DrvIC不能被供電所致。其他非panel原因也會導致白屏，此處特征說明panel本身問題。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

2.亮線


亮線也是panel的故障，亮線會出現在整個垂直或水平方向（以垂直方向居多），很有規律，非常判斷，其原因是panel水平或垂直控制的某一元件損壞導致其無法正常受控所致。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

3亮度不勻


LCD依靠背光源發光，故其亮度均勻度不會特別好，這是LCD液晶面板的一個特性，其規格低于CRT,達到70%.（即在正常的規格范圍內）。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

4.漏液   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

漏液是panel的故障之一，較為少見。液晶在封閉的腔體內，不易泄漏，故漏液都視為人為原因造成的。上，多種原因，panel本身不良也會導致漏液現象，和人為原因不同的是，這種漏液現象不會導致外觀的損傷，如玻璃基板破碎、撞擊的痕跡。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

5.嚴重漏光


漏光是LCD的一個較為普遍的現象，無法避免。LCD都會存在漏光現象，在黑屏和外部光線較暗的下最為明顯，只是不易被人眼輕易發現。漏光沒有單獨的規格，漏光必然會導致亮度不均勻，因而可以用亮度均勻度的標準去判斷漏光是否在規格內。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

6.黑屏（點不亮）


黑屏的故障對于panel較為少見，不過燈管不良或內部電路等原因還是會有少量的panel出現黑屏（點不亮）的現象。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

故障排查與維修實例   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

1.LCD板級維修故障分析思路   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

（1）關機白屏

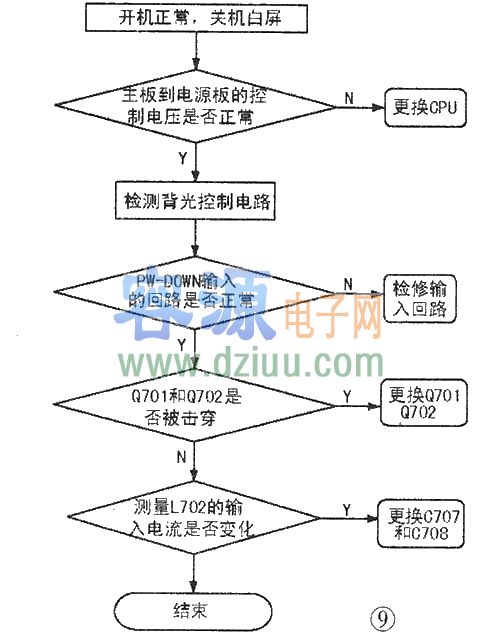

白屏是LCD液晶面板輸人信號不正�；驘o(wú)供電電壓，但燈管供電正常的條件下產生的一種故障現象。關機白屏證明高壓電路失控（關機后高壓仍然存在）。流程見圖9。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。故障及維修實例">   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

（2）間歇性黑屏

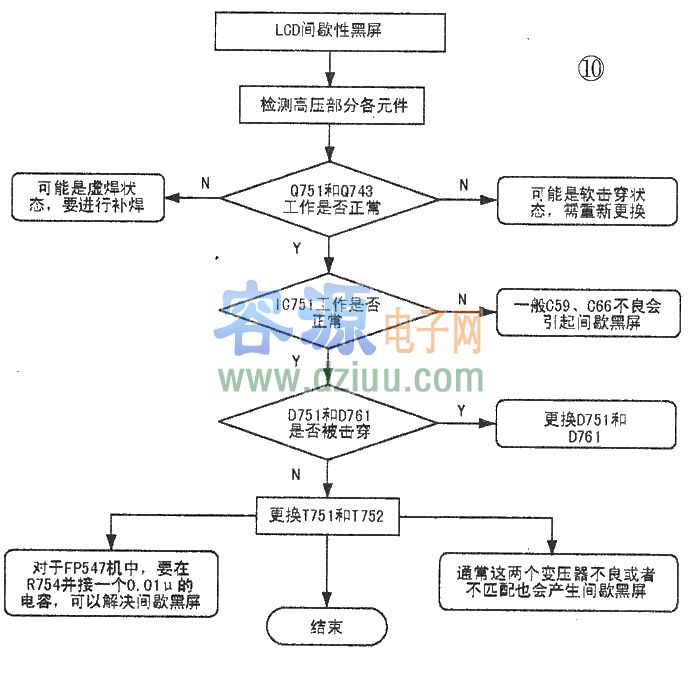

LCD間歇性黑屏主要是高壓電路接觸不良或高壓電路某些元器件不良而引起，導致高壓間歇性出現，從而引起此現象。維修過程中重點鎖定高壓電路。流程見圖10。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。故障及維修實例">   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
