故障現象：通電后只是紅燈亮，無法開機。
<<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
拆機 上電后測試5V電壓正常，用強制法開機后測試發現瞬間有12V、24V電壓、隨后慢慢下降到0V。這種現象應屬于保護電路動作或電源帶載能力差所造成。先檢測PFC輸出電路濾波電容C5端為300左右，這說明一個問題（PFC電路沒有工作）。接下來檢測PFC電路的主控芯片IC2-L6563的14腳供電電壓，上電后也是慢慢降到0V，這說明VCC供電有問題。
<<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
先斷開保護電路中的RS20口，測試輸出電壓正常、說明問題出在保護電路。但要區別保護電路分2條支路、是電壓保護或是電流保護支路問題。經分析原理分別測試DS7、DS8正極無電壓，
可以排除過壓保護電路無異常。然后測試DS10、DS11正極、發現均有高電平，這說明是過流保護電路動作，但聯想到
電源沒有負載。經進一步檢查電壓比較器芯片外圍相關聯電路未見異常，余下只有比較器芯片了，更換IC4（LM393）后上電測試故障消除。
本文地址：http://www.zskn.com.cn/dz/25/649213738.shtml
本文標簽:
- 上一篇文章：電飯煲飯熟報知器電路應用CIC2851AE控制
- 下一篇文章：液晶電視常見故障維修分析及處理方法
-
液晶顯示驅動芯片VK1072B/C/D液晶驅動IC原廠/適用醫用儀器液晶驅動等
-
液晶電視散熱采用軟性導熱硅膠片是不錯的選擇
導熱硅膠片是很好的導熱界面材料，因其特別柔軟，導熱硅膠片專為應用縫隙傳遞熱量的設計方案生產，能夠補充空隙完成發熱部位與散熱部位的熱傳遞，增加導熱面積同時還起到減震、絕緣、密封等效果，能夠滿意設備小型化、超薄化的設計要求，是非常具有工藝性和運用性的材料。因厚度多，選擇使用范圍廣，多使用于新能源、顯示器、計算機、LED照明、電源等電子職業，使用范圍十分寬廣。
-
分享液晶電視維修技巧口訣
液晶電視電源主要由待機副電源、PFC（功率因數校正）電源、主電源、過壓過流過熱保護、開待機控制等電路組成，其輸出一般有24v、12V、5V等幾組電壓，由主板CPu控制其開／待
-
液晶電視邏輯板上五大電壓和階調查電壓的作用
一、邏輯板上五大電壓和階調查電壓的作用 1、VGH: Vgatehigh,是指gate級的高電位,也就是打開gate級的電壓。 2、VGL: Vgatelow,是gate級的低電位,也就是關閉gate級
-
LG液晶電視開機花屏重影字符殘缺故障維修
看圖片很多有經驗的同行應該就知道大致問題所在了，高手可以略過，細看圖片，圖像是長方形橫條式有規則花屏，很容易讓人想到是主板數據的問題，因為屏本身導致的故障一
-
液晶電視邏輯板維修五個關鍵測試點(圖文)
液晶電視邏輯板維修五個關鍵測試點 液晶屏驅動板（邏輯板）損壞后常見的故障有黑屏、白屏、灰屏、噪波點、負像、 豎帶、圖像太亮或太暗等。 在實際檢修中，因時序控
-
51單片機對LCD1602液晶顯示器的控制
51單片機對LCD1602液晶顯示器的控制 要想實現人機交互，顯示裝置是不可缺少的。這篇文章主要關于如何控制液晶顯示，并在此基礎上加上定時器的功能，把原來已用數碼管顯示
-
分享液晶電視液晶屏維修之點屏經驗
很多人在上門維修時，特別是26寸以上大液晶電視時，經常碰到液晶屏好壞無法確定的情況。現在為大家簡單的介紹一下自已點屏的方法（針對26-55寸大屏）。 一、硬件的準備
-
康佳液晶電視電源故障維修案例
一臺康佳LC32TS86C液晶電視,故障表現為有聲音無圖像( 黑屏),聽到有聲音估計主驅動板應沒問題,故障應在電源高壓板上,該機電源高壓板34008015 KIP+L100U03C1 直觀沒有明顯
-
介紹夏普液晶電視維修模式取消保護及強制啟動操作
關于夏普液晶電視維修模式進入方法及出荷設定、強制啟動的操作事宜。 夏普電視機有很全面保護功能，當電視機背光驅動電路、背光燈條、電源板、主板不良，T-CON板、LCD
-
海信TLM3277型液晶彩色電視機電路原理圖——電源電路
以下為海信TLM3277型液晶彩色電視機電路原理圖——電源電路，本電路僅供參考。需查看原圖請下載:海信TLM3277型液晶彩色電視機電路原理圖——電源電路.rar
-
2英寸液晶數字電路

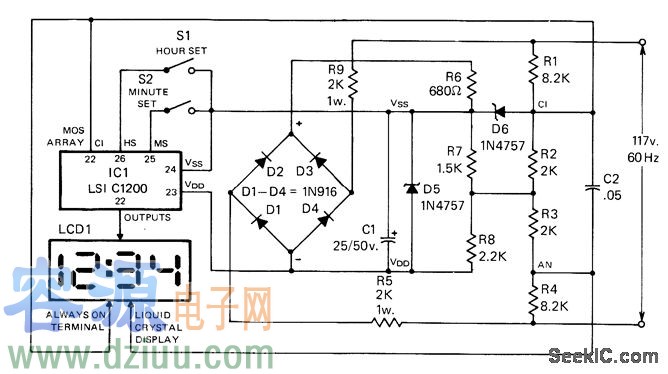

使用由大規模集成電路計算機系統做成的C1200時鐘電路具有時間設定，秒鐘、分鐘和小時分割，七段解碼，顯示驅動和開關的功能。四位液晶顯示面板是MGC-50。S1和S2以2Hz的速率提前設置分鐘或小時。為了使其能用作時間
-
