SG3525引腳功能、中文資料

SG3525引腳功能、中文資料

SG3525也是定頻PWM電路，采用16引腳標準DIP封裝。其各引腳功能如圖2(a)，內部框圖如圖2(b)。腳8為軟起動端。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

SG3525特點：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

工作電壓范圍是：8---35V；

5.1V基準電壓，精度正負百分之一；

振蕩頻率范圍是100Hz----500KHz;

振蕩器同步信號輸入端；

死區時間可調；

PWM鎖定功能，禁止多脈沖；   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

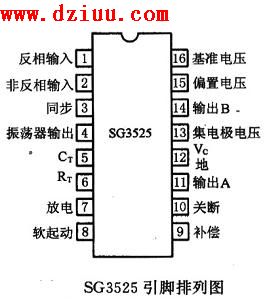

SG3525引腳功能：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


SG3525在SG3524的基礎上，主要作了以下改進。
   1）增設欠壓鎖定電路    電路主要作用是當IC輸入電壓<8V時，集成塊內部電路鎖定，停止工作（基準源及必要電路除外），使之消耗電流降至很小（約2mA）。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


    2）有軟起動電路    比較器的反相端即軟起動控制端腳8可外接軟起動電容。該電容由內部5V基準參考電壓的50μA恒流源充電，使占空比由小到大（50％）變化。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

    3）比較器有兩個反相輸入端    SG3524的誤差放大器、電流控制器和關閉控制3個信號共用一個反相輸入端，現改為一個反相輸入端，誤差放大器與關閉電路各自送至比較器的反相端。這樣，便避免了彼此影響，有利于誤差放大器和補償網絡工作精度的提高。
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

    4）PWM鎖存器使關閉作用更可靠    比較器（脈沖寬度調制）輸出送到PWM鎖存器，鎖存器由關閉電路置位，由振蕩器輸出時間脈沖復位。這樣，當關閉電路動作，即使過電流信號立即消失，鎖存器也可維持一個周期的關閉控制，直到下一個周期時鐘信號使鎖存器復位為止。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
