幾款穩壓電源電路圖(圖文)
該電路如上圖所示。它由AH805升壓模塊及FP106升壓模塊組成。AH805是一種輸入1.2～3V，輸出5V的升壓模塊，在3V供電時可輸出 100mA電流。FP106是貼片式升壓模塊，輸入4～6V，輸出固定電壓為29±1V，輸出電流可達40mA，AH805及FP106都是一個電平控制的關閉電源控制端。兩節1.5V堿性電池輸出的3V電壓輸入AH805，AH805輸出+5V電壓，其一路作5V輸出，另一路輸入FP106使其產生28～30V電壓，經穩壓管穩壓后輸出+12V電壓。
從圖中可以看出，只要改變穩壓管的穩壓值，即可獲得不同的輸出電壓，使用十分靈活。FP106的第⑤腳為控制電源關閉端，在關閉電源時，耗電幾乎為零，當?shù)冖菽_加高電平》2.5V時，電源導通；當?shù)冖菽_加低電平《0.4V時，電源被關閉。可以用電路來控制或手動控制，若不需控制時，第 ⑤腳與第 ⑧腳連接。

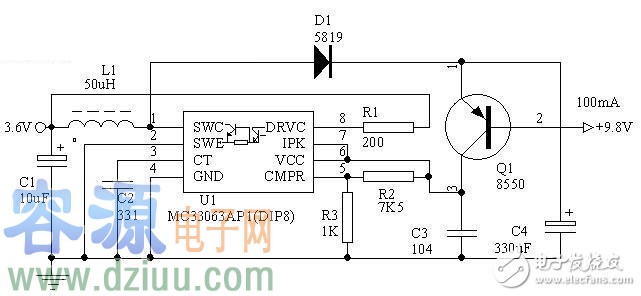

2、用MC34063做3.6V電轉9V電路圖
工作原理：
無負載時，IC的 6腳沒有電，停止工作，輸入端3.65V工作電流只有18uA（相當600mAH的電池待機三年多）！當有負載時（Q1有Ieb電流），8550的EC極導通，IC得電工作。IC是否工作是由是否有負載決定的，就相當一個電池。用IC做電壓轉換效率高，輸出穩定！這個電路加點改進，增加功率可以做“不需開關的4.2V轉5V移動電源”。可以用個電池盒做手機的后備電源！
電路圖
我的電感是用0.3mm的線在1cm的工字磁芯上繞約30匝。我覺得這磁芯用得偏大了，他的空間還沒有繞上一半。容－源－電－子－網－為你提供技術支持
