自制大功率高效逆變模塊

自制大功率高效逆變模塊

此電路的特點是體積小，效率高，在額定功率范圍內溫升很小，最大輸出功率500W，若要功率只要并聯功率場效應管，可以通過外接電位器進行脈寬調制。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

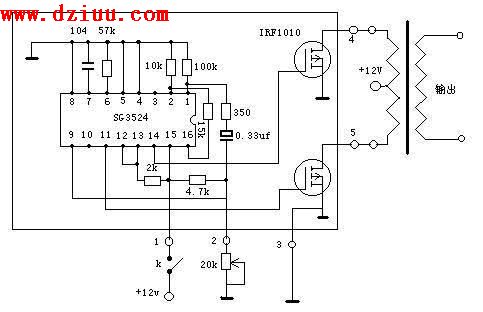

元件選擇：驅動電路是專用的脈寬調制震蕩SG3524，因其外圍元件少，制作簡單，元件可以用最緊湊的搭焊方法焊在外圍，這樣可以縮小體積，本電路是否成功的關鍵是功率場效應管的選擇，它的參數最好是50V 50A，可選用的是 IRF1010，50V 75A的，7、8腳的電阻和電容決定了震蕩頻率。《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本電路的頻率是250HZ，比工頻50HZ高出五倍，輸出變壓器的尺寸和繞制圈數就可以相應減少。要工作在50HZ的工頻可以適當增大C R的值，這樣就可以配接標準的工頻控制變壓器，這樣充電更簡單，功率管的內部有阻伲二極管，只要K斷開，直接在輸出端輸入220V的市電就可以了，整個電路可以用AB膠粘在50X60X1的鋁板上。 《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

本模塊可以擴展成UPS不間斷電源，在二腳外接電壓比較電路，還可以穩壓輸出。 《版權聲明：本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
