AT89C2051設計的多功能倒計時器電路

AT89C2051是一帶有2K字節閃速可編程可擦除只讀存儲器（EEPROM）的低電壓，高性能8位CMOS微器。   <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

它采用ATMEL的高密非易失存儲技術制造并和工業標準MCS-51指令集和引腳結構兼容。通過在單塊芯片上組合通用的CPLI和閃速存儲器，ATMEL的AT89C2051是一強勁的微型器，它對許多嵌入式控制應用提供高度靈活和成本低的辦法。
電路功能介紹：    <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

1、獨立的三路倒計時。均可獨立設置啟動、關閉。
2、范圍：0~20小時，可任意設定。關機后數據不丟失。計時精度高：    <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

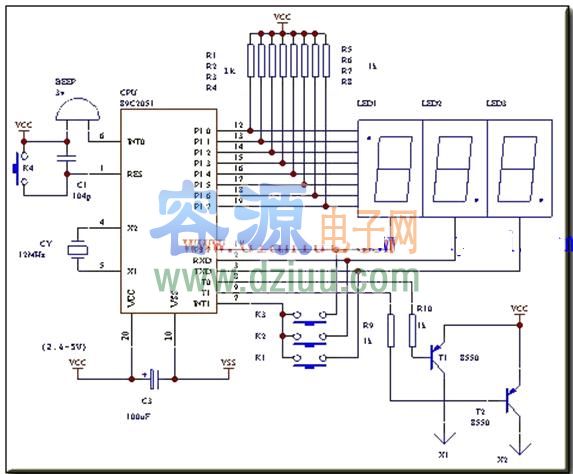

電路見上圖，整機由89c2051、三位LED數碼管、K1-K4、R、T等元器件組成。89C2051內部T1定時器完成100mS定時中斷功能。減少硬件，由89C2051的P1口直接輸出LED的段碼，BCD轉換由軟件完成。位選碼由P3.0，P3.1，P3.7輸出。鍵盤掃描與LED位選碼的腳共用。89C2051的灌入電流：20mA。故直接驅動：蜂鳴器、PNP晶體管。LED數碼管采用共陰高亮型，LED1數碼管要旋轉180度。要顯示：“19：99”，而只有三位數碼管，用第三位的數碼管的小數點表示“1”。   <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
