M3033 內置PD2.0/QC2.0快充協議2-7串多節升降壓鋰電充電管理IC方案

鋰電池的應用普及催生出了眾多便攜式的數碼產品，如戶外電源、電動工具、筋膜槍、充氣泵、大功率充電寶等。這類產品都內置了多節多串鋰電池組成的高容量、大功率電池包，支撐這些產品市場應用都離不開升降壓充電管理芯片。升降壓英文名稱為Buck-Boost，顧名思義既可升壓又可降壓。不管輸入電壓是低于，高于或者等于電池組電壓，芯片可自動控制升壓或降壓，對電池組實現充電管理。

公司現在大力推廣成都水芯電子的一顆內置PD2.0/QC2.0等快充協議多節100W升降壓鋰電充電管理芯片M3033，可支持2-7串鋰電快速充電，滿足多串大容量鋰電池組應用場合。高度集成的芯片設計，可以做成很小體積的成品，應用簡單，直接使用Type-C充電，無需專用充電器、避免資源浪費。

產品概要
M3033 是一款電源管理 SOC，集成了單指令周期的高性能微處理器（MCU）、16-bit 高精度模/數轉換單元（SD-ADC）、Buck-Boost 控制單元、MOSFET 驅動接口、LED 直接驅動接口，以及多種安全保護機制。M3033支持 PD2.0、QC2.0 快充協議，配合少許外圍電路，即可組成 2-7 串電池的充電管理解決方案。采用QFN-48封裝。

特點

電壓變換器

l  支持升壓和降壓

l  支持 CV/CC 模式

l  輸入電壓范圍 4.5-25V


快充協議

l  PD2.0：5V / 9V / 12V / 15V / 20V

l  QC2.0：5V@3A，9V@2A，12V@1.5A

充電性能

l  充電功率：可配置，10W~100W

l  充電電流：可配置，0~6A

l  充電效率：最高可達 96%

l  充電電流精度：16mA

l  充電電壓精度：滿電壓精度為±50mV/串

支持電池

l  電池串數：可配置，2~7 串 R

l  電池規格：可配置，4.2~4.45V，0.05V遞增 擴展用外圍功能

l  LED 直接驅動端口：3 路 典型應用

l  通用輸入/輸出端口：4 路

應用領域
電動工具、電動自行車、小家電、太陽能、儲能電池等快充應用領域

M3033應用信息

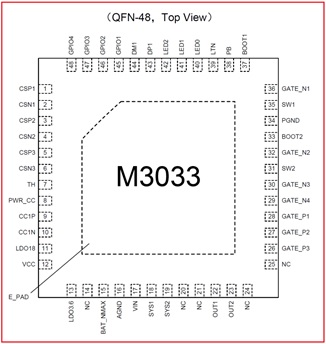

1.M3033腳位圖

2.M3033管腳說明

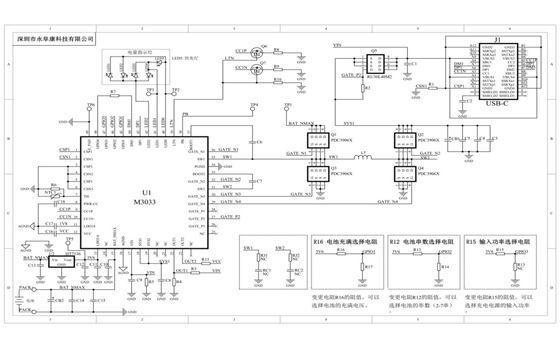

3.M3033 DEMO板原理圖

4.M3033 DEMO板PCB頂層設計圖

5.M3033 DEMO板PCB底層設計圖容－源－電－子－網－為你提供技術支持
