對可充電電池進行恒流充電，用三端穩壓集成電路構成恒流充電電路具有元件易購、電路簡單的特點。有些讀者在設計電路時采用７８××穩壓塊，如《電子報》２００１年第２期第十一版刊登的《簡單可靠的恒流充電器》及今年第６期第十版的《恒流充電器的改進》一文，均采用７８０５。７８××雖然可接成恒流電路，但恒流效果不如ＬＭ３１７，前者是固定輸出穩壓ＩＣ，后者是可調輸出穩壓ＩＣ，兩種芯片的售價又相近，采用ＬＭ３１７才是更為合理的改進。本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

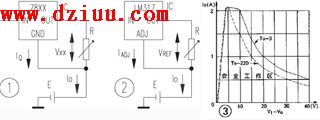

圖１、圖２分別是用７８××和ＬＭ３１７構成的恒流充電電路，兩種電路構成形式一致。對于圖１的電路，輸出電流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是標稱輸出電壓，ＩQ是從ＧＮＤ端流出的電流，通常ＩQ≤５ｍＡ。當ＶＩ、Ｖｘｘ及環境溫度變化時，ＩＱ的變化較大，被充電電池電壓變化也會引起ＩQ的變化。ＩQ是Ｉｏ的一部分，要流過電池，ＩQ的值與Ｉｏ相比不可忽略，因而這種電路的恒流效果比較差。對于圖２的電路，輸出電流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基準電壓，為１．２５Ｖ，ＩADJ是從端ＡＤＪ流出的電流，通常ＩADJ≤５０μＡ。雖然ＩADJ也隨ＶI及環境條件的變化而變化，且也是Ｉｏ的一部分，但ＩADJ僅為７８××的ＩQ的１％，與Ｉｏ相比，ＩQ可以忽略。可見ＬＭ３１７的恒流效果較好。本文由www.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

７８××與ＬＭ３１７內部均有限流、過熱保護功能，后者還有安全工作區保護功能。７８××不允許ＧＮＤ端懸空，否則器件極易損壞。ＬＭ３１７即使ＡＤＪ端懸空，各種保護功能仍然有效。

ＬＭ３１７采用Ｔ０－３金屬氣密封裝的耗散功率為２０Ｗ，采用ＴＯ－２２０塑封結構的耗散功率為１５Ｗ，負載電流均可達１．５Ａ，使用時需配適當面積的散熱器。ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小壓差為３Ｖ，輸入電壓ＶI達４．２５Ｖ就能正常工作。但應注意輸出電流Ｉｏ調得較大時，輸入電壓ＶI的范圍將減小，超出范圍會進入安全保護區工作，使用時可從圖３的安全工作區保護曲線上查明輸入—輸出壓差（ＶI－Ｖｏ）的范圍。
