220V轉12V電路 圖 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

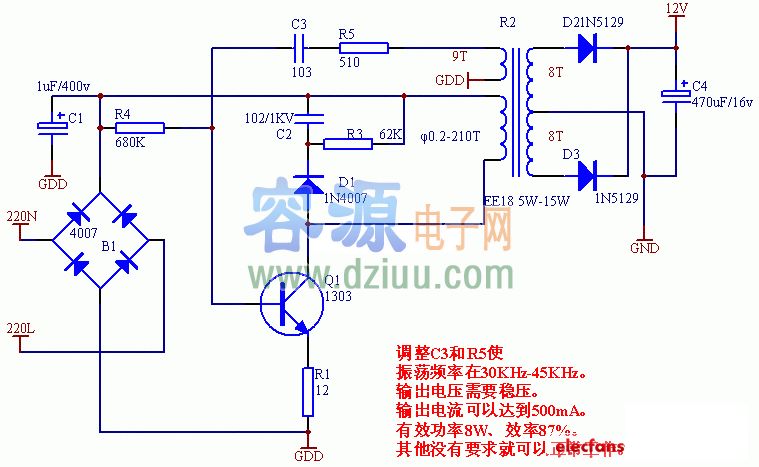

本電路是一個簡易型開關電源，最大輸出電流為500mA,
于對電流要求不是很大的場合，電路可以通過改變C3和R5來改變頻率，
在30KHz--45KHz左右，開關變壓器應用EE18變壓器，詳細如圖： <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
容－源－電－子－網－為你提供技術支持
