聯想筆記本電腦電源適配器電路圖(UC3843)

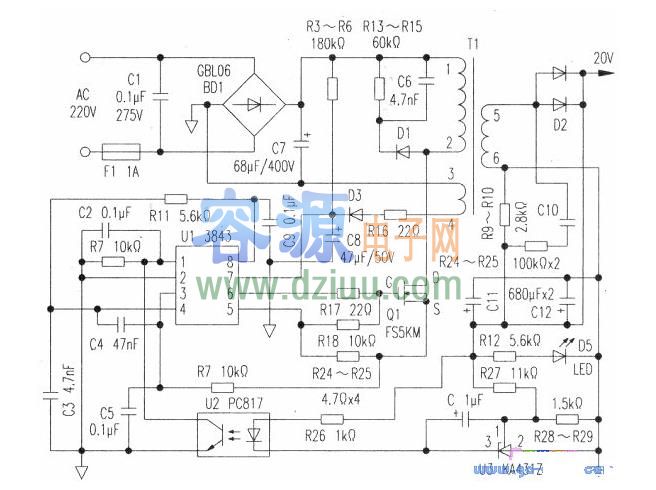

聯想筆記本電腦電源適配器電路圖

     <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本電路輸入電壓是100左右至240V交流電,輸出DC20V,輸出最大功率90W.本電路由UC3843控制,UC3843工作電壓為7V--34V,最大工作頻率為500MHz,1mA  的電流就可以啟動,電路原理也很簡單,最主要是明白UC3843的工作原理及引腳功能就能維修及制作該電源適配器了,關于UC3843引腳功能在下面介紹:溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

   <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

     <<版權聲明：本文由容源電子網（www.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

UC3843引腳功能:

①腳是內部誤差放大器的輸出端。
②腳是反饋電壓輸入端，內部誤差放大器的反相輸入端，與同相輸入端的基準電壓(+2.5V)進行比較，產生誤差控制電壓，控制脈沖寬度。
③腳為過流檢測輸入端，當該腳的電壓高于1V時，禁止驅動脈沖的輸出。
④腳為RT/CT定時電阻和電容的公共接入端，用于產生鋸齒振蕩波。
⑤腳為接地端。
⑥腳為脈寬調制信號輸出端。
⑦腳為工作電壓輸入端(7V>Vi≤34V)。
⑧腳為內部基準電壓（VREF=5V）輸出端。
