幾款簡易12v充電器電路圖

時間:2018-01-22 14:06:30來源:原創作者:admin 點擊:次

無

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

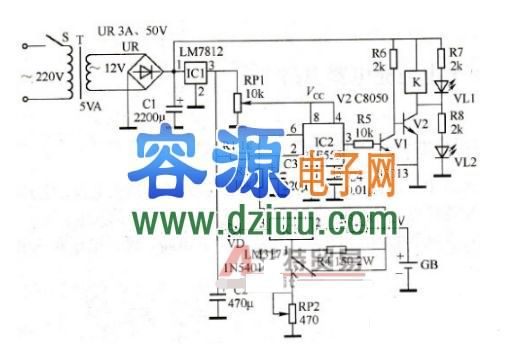

剛接通電源時，C3兩端電壓不能突變，IC2的2腳電壓低于Vcc/3，IC2內部的觸發器置位，3腳輸出高電平，使V1飽和導通，V2截止，K不能吸合，其常閉觸頭接通，將R4短接，充電電路對電池GB恒流充電。VL2點亮，指示充電器處于恒流充電。

當電池電壓充到4.2V時，IC2的6腳電壓達到2VCc/3閾值電平，IC2內部的觸發器復位，3腳由高電平變為低電平，使V1截止，V2飽和導通，K吸合，其常閉觸頭斷開，常開觸頭接通，充電電路由恒流充電方式改為恒壓充電方式，對GB進行恒壓充電。充電電流為60mA左右，且隨著充電的進行而減小，當充電電流降為20mA左右時，充電結束。

容－源－電－子－網－為你提供技術支持

本文地址：http://www.zskn.com.cn/dz/23/812214535.shtml

本文標簽:

充電器電路圖
