消防氣體煙霧報警器原理

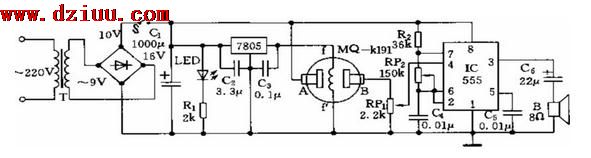

555和R2,RP2,C4組成可控多諧振蕩器。平時，強制復位端4腳處于底電平，555處于停振
；當QM型器敏元件檢測到可燃?xì)怏w或煙霧時，A—B極間的阻值降低，使4腳電位上升，使得555起振。并通過3腳輸出端驅動蜂嚀器發出報警聲。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
