應用NE555集成電路制作全自動充電器
應用NE555集成電路制作全自動充電器
本文介紹的全自動充電器，可以對鎳鎘或鎳氫電池充電，充電時只要設定電池充電電壓的上、下限，充電器便能自動給電池充電。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路原理《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

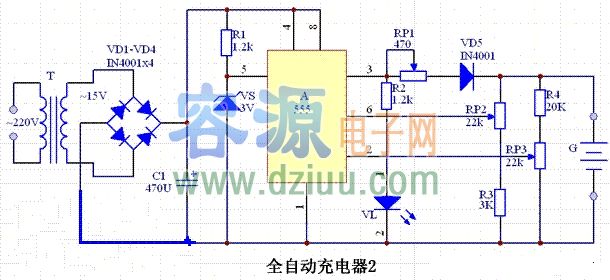

全自動充電器的電路如下圖
，充電器主要由RS觸發器、充電電壓上、下限設定電路及電源電路組成。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
RS觸發器由555時基電路A組成，內部的兩個比較器的基準電壓由5腳外接的穩壓管VS提供，
電路的復位電平為VS的穩壓值即3V。充電電壓上限值設定電路由電位器RP2及電阻R3組成；充電電壓下限值設定電路由電位器RP3及電阻R4組成。電路電源由變壓器T降壓、二極管VD1～VD4橋式整流和電容C1濾波后供給。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
充電時應根據待充電池G的節數和電池的種類，調節RP3以設定充電的下限電壓，調節RP2設定充電的上限電壓。這樣，當電池G電壓不足時，RP3滑動端即時基電路2腳電平小于V5/2（這里的V5指時基電路5腳的電平，即VS的穩壓值3V）時，時基電路A置位，3腳輸出高電平經RP1、VD5向G充電，
VL發光指示。當G電量充足時，RP3的滑動端即時基電路6腳電平大于V5，時基電路復位，3腳輸出低電平，充電停止，VL熄滅。調節RP1則可
電池G的充電電流的大小，應根據所充電電池的性質而定，如充普通5號鎳鎘電池，充電電流
可在50mA左右。二極管VD5的作用是防止停止充電后，電池G向時基電路反灌電流。本電路
于2～8節5號鎳鎘或鎳氫電池充電。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
元件選擇《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
VD1～VD5選用IN4001等硅整流二極管。VS選用3V、1/2W穩壓二極管，如UZ-3.0B、IN5226型等。VL選用普通紅色發光二極管。RP選用2W線繞電位器；RP2、RP3選用普通小型合成碳膜電位器，如WH5型等；R1～R4均選用1/8W碳膜電阻器。C1選用CD11-25V型鋁電解電容。T選用220V/15V、5VA小型優質電源變壓器。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
4節5號鎳鎘電池充電《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文介紹的全自動充電器，可以一次對4節5號鎳鎘電池充電，電池充足電后，電路能自動停充。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路原理《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

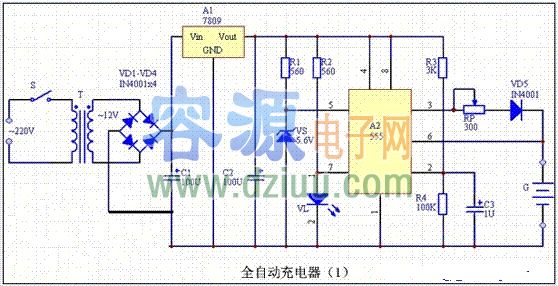

全自動鎳鎘電池充電器的電路如下圖，充電器主要由電源電路、電壓比較器及指示電路等組成。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
