3.1.7電源電路

該系統中電源電路采用雙路獨立電源，分別為數、模供電。包括交流變壓器（220V/12V）、橋式整流電路、濾波電容、集成穩壓塊組成，為系統提供+12V，+5V的直流電壓。

3.2軟件設計

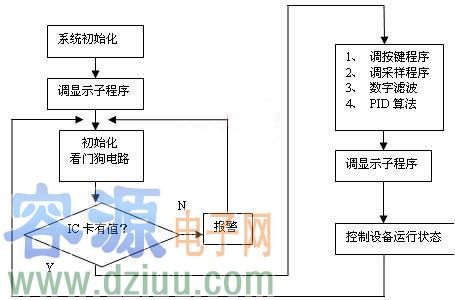

3.2.1主程序流程圖

中央空調控制系統原理與冷/熱量計費系統的設計方案

3.2.2主要模塊功能

⑴溫度控制：通過中央管理機設定溫度參數，并通過采集的流量和溫度傳感數據，將控制信號反饋給比例積分三通電動閥，自動調節經過末端空調器的空調冷媒流量，從而達到自動控制室溫的目的。具體內容包括溫度調節，風機輸出控制，溫度零漂調節，溫控滯帶參數設定等；調節范圍為18℃~30℃，帶PID調節，精度1℃。

⑵輸出控制：將采樣結果同溫度設定值（制冷時高于4℃，制熱時低于4℃）進行比較并作出相應動作，控制相應可控硅的導通與關閉，從而實現了溫度、風速和水閥的控制。

⑶計費功能：計費是本系統的主要任務。本系統的計費公式如下：

F=AQQ+F1

式中F--用戶應向物業部門所交付的總費用

AQ--用冷/熱費用系數

Q --釋放的冷/熱量，KJ

F1--附加費用

根據該式可計算得用戶用冷/熱消耗量，戶機顯示出其累計值，并在上位機呼叫時將其數據報送。上位機根據物業管理部門的要求，將各用戶應繳的費用顯示、打印制表或轉帳等。

4 中央管理機

管理機為PC機，管理軟件能對能量計量表進行遠程監控，完成對房間溫度的遠程集中式控制，采集并保存每天的計費數據明細，并能統計分析打印詳細清單和報表，完成對房間溫控器的集中式管理。

4.1 管理機

操作系統：Win9X/2000/XP;

編程語言及數據庫：Delphi7.0+Access;

數據庫連接：ADO;

通訊方式：PC機RS232通訊接口；

4.2 管理機向控制器發送的內容

空調啟停命令；

溫度、風機大小設定值；

時間設定值；

計費數據采集命令；

控制器狀態采集命令；

4.3控制器向管理機發送的內容

控制器工作狀態（空調啟/停、風機狀態）；

計費數據；

4.4功能描述

⑴數據采集：每日定時自動（必要時可以手動）通過串口讀取各控制器的計費數據并保存明細，對采集到的終端原始數據進行存儲操作；

⑵遠程控制：管理機對具體地址的控制器進行遠程開啟、關閉、暫停控制，溫度調節，費率設置等；

⑶監視及故障診斷：管理機監視各控制器的運行狀態（溫度設定、開機時間等），分析各控制器發送的數據，及時了解系統運行狀態和運行中的問題（如地址沖突），提示操作人員注意；

⑷用戶管理：包括操作用戶的管理和系統用戶的管理（查詢、開戶、銷戶等）；

⑸查詢：查詢、檢索用戶的計費清單（根據用戶名、控制器名或地址、費用等聯合查詢）；

⑹統計及報表：按日/周/月計費清單，按時間段（日/月/年）進行費用統計報表；

⑺打印：打印用戶日/周/月計費清單、月計費詳單、統計報表；

5 結語

本系統的創新點在于網絡的組成，是采用局域網通過一個通信機接入總網絡的形式來實現，可滿足實際系統的要求：通過RS485的網絡連接方式接入1600個測量點。本系統經過了一系列仿真實驗，可安全，靈活，準確地運行，具有一定的方便性，合理性和實用性。
