電氣原理圖中符號所表示的含義

一、電氣原理圖

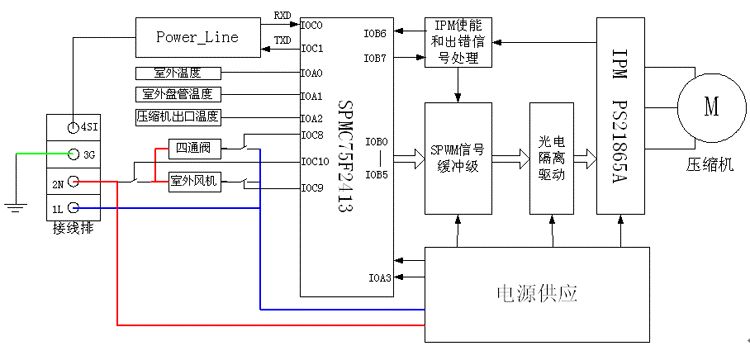

電氣原理圖是根據控制線圖工作原理繪制，具有結構簡單，層次分明。主要用于研究和分析電路工作原理，要想看電氣原理圖要先清楚其中的電氣原理及其符號所表示的含義。看原理圖先看主電路，再看控制電路。

對于控制電路要熟悉典型控制電路。控制電路控制電路一般是由開關、按鈕、信號指示、接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制電路，一般均是由各種典型電路(如延時電路、聯鎖電路、順控電路等)組合而成，用以控制主電路中受控設備的“起動”、“運行”、“停止”使主電路中的設備按設計工藝的要求正常工作。對于復雜的控制電路，分割成若干個局部控制電路，然后與典型電路相對照，逐步分析。

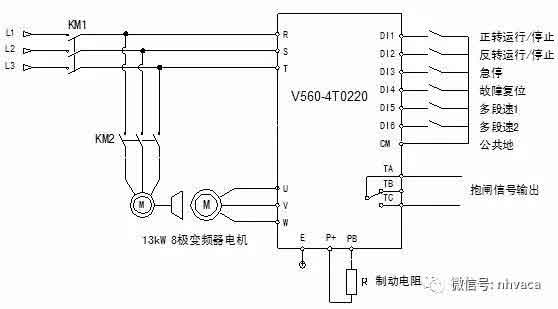

電路原理圖又分為集中式、展開式兩種。集中式電路圖中各元器件等均以整體形式集中畫出，說明元件的結構原理和工作原理。識讀時需清楚了解圖中繼電器相關線圈、觸點屬于什么回路，在什么情況下動作，動作后各相關部分觸點發生什么樣變化。

展開式電路圖在表明各元件、繼電器動作原理、動作順序方面，較集中式電路圖有其獨特的優點。展開式電路圖按元件的線圈、觸點劃分為各自獨立的交流電流、交流電壓、直流信號等回路．凡屬于同一元件或繼電器的電流、電壓線圈及觸點采用相同的文字。展開式電路圖中對每個獨立回路，交流按U、V、W相序；直流按繼電器動作順序依次排列。

識讀展開式電路圖時，對照每一回路右側的文字說明，先交流后直流，由上而下，由左至右逐行識讀。集中式、展開式電路圖互相補充、互相對照來識讀更易理解。

二、電氣接線圖

所謂電氣接線圖，是根據電氣設備和電器元件的實際位置和安裝情況繪制的，只用來表示電氣設備和電器元件的位置、配線方式和接線方式，而不明顯表示電氣動作原理。主要用于安裝接線、線路的檢查維修和故障處理。

1、接線圖中一般示出如下內容：電氣設備和電器元件的相對位置、文字符號、端子號、導線號、導線類型、導線截面、屏蔽和導線絞合等。

2、所有的電氣設備和電器元件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與電路圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與電路圖中的標注一致，以便對照檢查接線。

3、接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格應標注清楚。

電氣接線圖是為電氣設備和電器元件的安裝配線和檢查維修電氣線路故障服務的，它是表示成套裝置、設備或裝置的內部、外部各種連接關系的一種簡圖。也可用接線表（以表格形式表示連接關系）來表示這種連接關系。接線圖和接線表只是形式上的不同，可以單獨使用，也可以組合使用，一般以接線圖為主，接線表予以補充。以下主要介紹接線圖。

電氣接線圖是根據電氣原理圖和電氣布置圖進行繪制。電氣接線圖的繪制應符合GB6988中《接線圖和接線表》的規定。在電氣接線圖中要表示出各電氣設備的實際接線情況，標明各連線從何處引出，連向何處，即各線的走向，并標注出外部接線所需的數據。電氣接線圖一般包括單元接線圖和互連接線圖。電氣接線圖應按以下要求繪制：

1）電氣接線圖中的電氣元件按外形繪制（如正方形、矩形、圓形或它們的組合），并與布置圖一致，偏差不要太大。器件內部導電部分（如觸點、線圈等）按其圖形符號繪制。

2）在接線圖中各電器元件的文字符號、元件連接順序、接線號都必須與原理圖一致。接線號應符合GB4026-2010《人機界面標志標識的基本和安全規則 設備端子和導體終端的標識》

3）與電氣原理圖不同，在接線圖中同一電器元件的各個部分（觸頭、線圈等）必須畫在一起。

4）除大截面導線間，各單元的進出線都應經過接線端子板，不得直接進出。端子板上各接點按接線號順序排列，并將動力線、交流控制線、直流控制線分類排列。

5）接線圖中的連接導線與電纜一般應標出配線用的各種導線的型號，規格、截面積及顏色要求。

1.單元接線圖

單元接線圖是表示電氣單元內部各項目連接情況的圖，通常不包括單元之間的外部連接，但可給出與之有關的互連接線圖的圖號。單元接線圖走線方式有板前走線及板后走線兩種，一般采用板前走線，對于復雜單元一般是采用線槽走線。單元接線圖中的各電器元件之間接線關系有直接連線和間接標注兩種表示方法。對于簡單電氣控制單元，電器元件數量較少，接線關系不復雜，可直接畫出電器元件之間的連線；對于復雜單元，電器元件數量多，接線較復雜的情況，只要在各電器元件上標出接線號，不必畫出各元件間連線。單元接線圖的繪制方法如下：

1）在單元接線圖上，代表項目的簡化外形和圖形符號是按照一定規則布置的，這個規則就是大體按各個項目的相對位置進行布置，項目之間的距離不以實際距離為準，而是以連接線的復雜程度而定。

2）單元接線圖的視圖選擇，應最能清晰地表示出各個項目的端子和布線情況。當一個視圖不能清楚地表示多面布線時，可用多個視圖。

3）項目間彼此疊成幾層放置時，可把這些項目翻轉或移動后畫出視圖，并加注說明。

4）對于轉換開關、組合開關之類的項目，它們本身具有多層接線端子，上層端子遮蓋下層端子，這時可延長被遮蓋的端子，以標明各層的接線關系。

2.互連接線圖

互連接線圖是用于表示成套裝置或設備內各個不同單元之間的連接情況，通常不包含所涉單元的內部連接，但可以給出與之有關的電路圖或單元接線圖的圖號。互連接線圖中各單元的視圖應畫在同一平面上，以便表示各單元之間的連接關系。
