電子點火器電路

電子點火器電路：

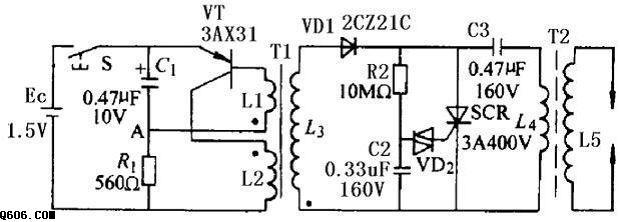

電子點火器電路(電子打火機)本文提供一個常用的電子點火器電路。下圖電路為該電路原理圖，該電路由單節AA或AAA電池供電，現將其工作原理說明如下:
電路中C1、R1、VT、L1、L2為變壓器耦合形成正反饋的自勵振蕩電路。
電源接通時，通過R1給VT提供一個基極電流，VT的集電極電流開始，通過L1、L2的耦合作用，在L1產生感應電動勢，此電動勢與電源電壓疊加，使基極電流進一步，集電極電流也更趨，形成強烈的正反饋，結果使VT很快進入飽和，VT的集電極電流不再，因而L1中感應電動勢將減小，VT的基極電流也開始減小，VT開始退出飽和區。集電極電流開始下降，在L1中的感應電動勢極性變化，使基極電流進一步減小，如此又形成一個正反饋過程，結果使VT很快進人截止。在L1中感應電動勢極性改變的，VD1開始導通，L2的能量傳遞給L3，待L2中磁能消耗完畢，VT的基極電位又下降，使VT再次導通，進人一個新的振蕩周期。二極管VD1和C3、L4組成高壓整流儲能電路。根據T1各繞組的接法，L2處于電流階段時，L3中的感應電動勢的方向使VD1不能導通，只有當L2中電流從最大值開始減小時，L3的感應電勢使VD1導通，并通過L4向C3充電，還通過R2向C2充電。在C2的電壓還沒有充到觸發管VD2的導通電壓（約30V左右）以前，C3沒有放電回路，電壓越來越高。R2、C2、VD2、SCR、C3、L4、L5組成充放電回路及打火回路。當C2的電壓充到觸發二極管VD2的導通電壓時，VD2被擊穿，電容C2通過VD2向晶閘管的觸發極放電，使晶閘管SCR導通，把C3儲存的能量迅速放掉，在L5感應出萬伏的脈沖電壓，擊穿放電電極的間隙，產生放電火花。
