lm339n引腳功能

時間:2010-03-03 20:51:12來源:原創作者:admin 點擊:次

無

LM339n引腳功能圖：

下面介紹一下LM339N集成電路功能及參數

型號:LM339N

每通道靜態電流Max.(mA):0.500

輸出電流Min.(mA):6

響應時間(由低至高)(us):0.300

工作電壓Min. (V):2

工作電壓Max. (V):30

共模輸入電壓VICRMin.(V):－

共模輸入電壓VICRMax.(V):3.500

輸入失調電壓(25℃)Max.(mV):5

滿幅:No

通道數:4

封裝/溫度(℃):PDIP-14/0~70

描述:四路差分比較器

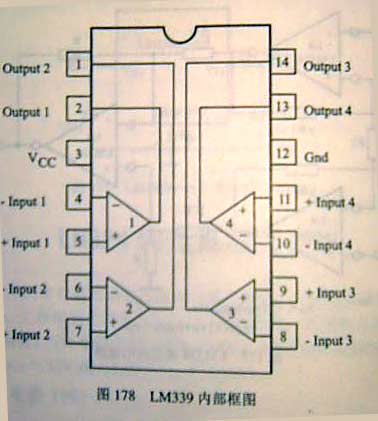

下面介紹LM339N引腳功能內部結構圖

下面是LM339N引腳功能表：

上面介紹了LM339N的資料，希望對你有幫助。
