HY系列音樂集成電路圖
HY系列音樂集成電路受觸發后立即會輸出音樂信號，奏鳴時間為20s。該系列產品外圍元件少，耗電省，且應用靈活，適用于門鈴、玩具、各種呼叫及報警裝置。該系列產品型號較多，下面僅介紹其中的一部分型號。
(1)HY-1音樂集成電路
HY-1音樂集成電路內存一首樂曲。當觸發端受脈沖觸發后立即輸出音樂信號，樂曲程序結束時工作自行停止。當觸發端與觸發電平相連時，電路反復鳴奏，直到脫離觸發電平且正常演奏的樂曲程序結束后才自行停止。電路內設有前置放大器和功放，使用靈活，可直接驅動揚聲器，也可以從前置放大器弓出端驅動電蜂鳴器。圖所示電路是HY-1的應用電路。
(2)HY-2音樂集成電路
HY-2音樂集成電路內存三首樂曲，每對電路觸發一次，輸出的音樂信號也改變一次。當觸發端與觸發電平相連時，電路將反復鳴奏內存的三首樂曲，直到去除觸發電平為止。HY-2音樂集成電路的典型應用電路如圖所示。
HT-1音樂集成電路應用電路

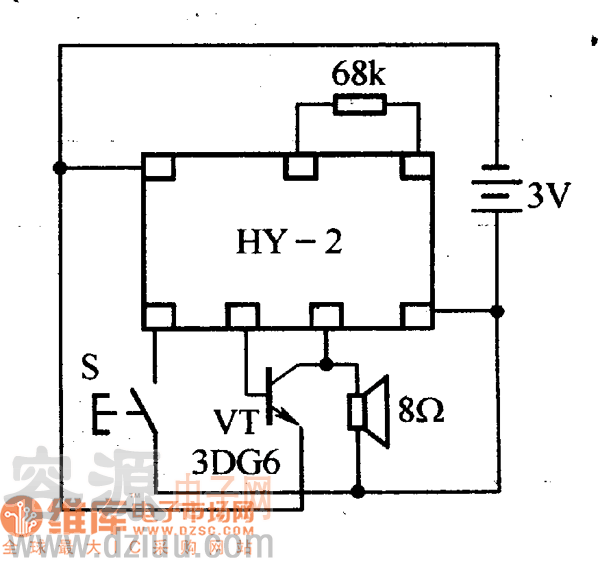

HY-2音樂集成電路應用電路
(3)HY-3音樂集成電路
HY-3音樂集成電路是一種多首音樂信號發生器，其ROM陣列規模較大，可存儲8~12首樂曲，并可顯示出不同樂器的音色。它的輸出功率較大，可直接驅動揚聲器發出樂曲聲。其觸發工作的方式與HY-2相同。由于該電路可輸出12首不同的樂曲信號，故特別適用于電子鐘報時，使屯子鐘每小時奏響一首不同的樂曲。HY-3音樂集成電路的典型應用電路如圖所示。

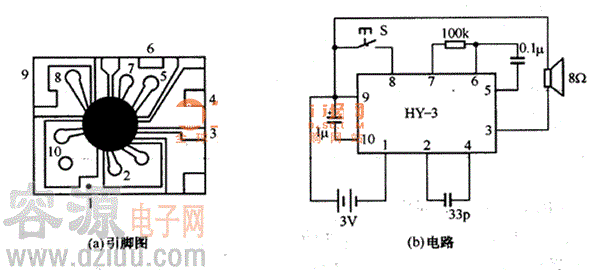

HY-3音樂集成電路應用電路
