市電電源過壓,欠壓報警及保護電路圖
時間:2010-07-25 23:18:46來源:原創 作者:admin 點擊:次
無
一、 名稱：220V交流電源過壓欠壓報警及保護電路圖
二、 功能：當電壓低于180V或高于250V時，可進行聲光報警。當外接交流接觸器時，可切斷電源，保護用電設備。

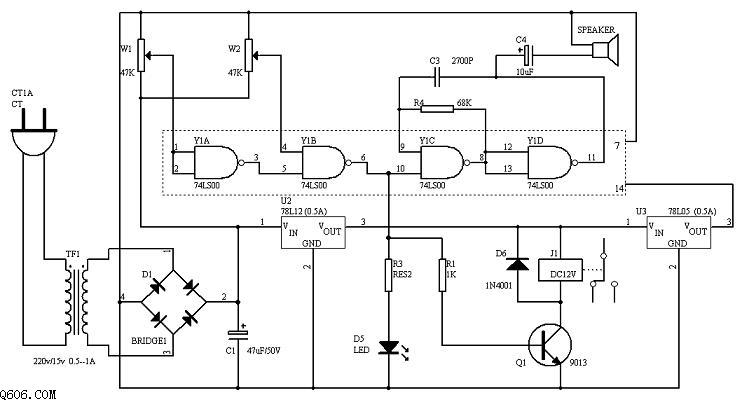

三、 電路圖及原理說明:
輸入電源電壓正常時，Y1A輸出高電平，Y1B輸出低電平，發光二極管LED及振蕩發聲電路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。當電壓高于250V或低于180V時，Y1B輸出高電平，發光二極管亮，振蕩發聲電路工作，發出鳴叫聲，控制寄電器J1閉合，當J1的常開觸點外接交流接觸器時，就可控制主電路斷開電源。
