LM3886功放集成電路圖
LM3886功放集成電路圖

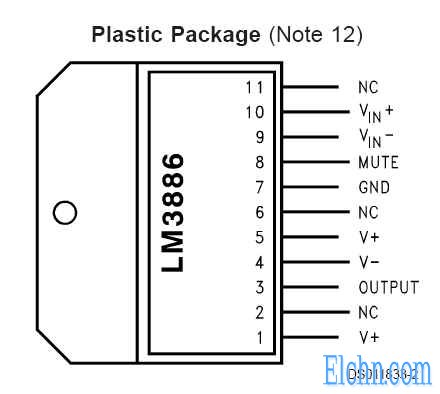

LM3886功放集成電路是美國NS公司推出 的單聲道大功率音頻放大集成電路，采用TO-220 11腳封裝。在額定工作電壓下可以輸出68W的不失真信息
LM3886功放集成電路具有完善的過壓、過流和過熱保護功能，還具有自動抗開關機時的電流沖擊的功能，可以有效保護揚聲器不被電流沖擊干擾而損傷。
LM3886功放集成電路性能參數：
·工作電壓范圍：最小±10V，最大±42V。
·輸出功率：VCC=±28V OUTPUT=68W/4Ω、38W/8Ω； VCC=±35V OUTPUT=50W/8Ω。
·峰值功率：135W
·信噪比≥92db
·轉換率：19V/us
·互調失真：0.04%
·11腳TO-220封裝
·靜音功能
·SPiKeTM保護功能
·LM3886有兩種型號：LM3886TF和LM3886T，前者散熱片絕緣，后者不絕緣。

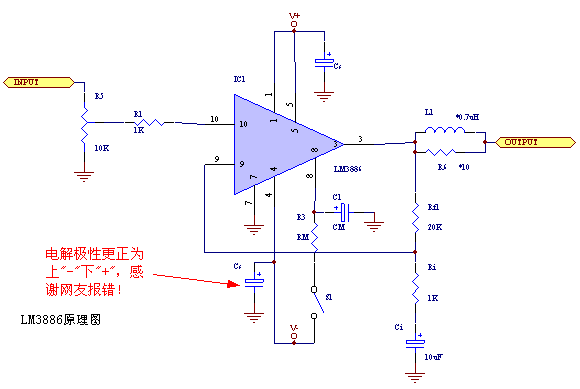

LM3886功放集成電路圖典型應用圖
