介紹人體紅外線探測報警器

介紹人體紅外線探測報警器    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

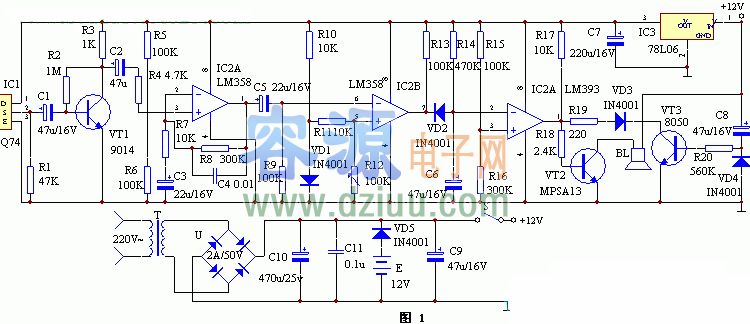

這次我們介紹的報警器是探測人體發出的紅外線由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音頻報警電路等組成。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

紅外線探測傳感器IC1探測到前方人體輻射出的紅外線信號時，由IC1的②腳輸出微弱的電信號，經三極管VT1等組成第一級放大電路放大，再通過C2輸入到運算放大器IC2中進行高增益、低噪聲放大，由IC2①腳輸出的信號已足夠強。IC3作電壓比較器，它的第⑤腳由R10、VD1提供基準電壓，當IC2①腳輸出的信號電壓到達IC3的⑥腳時，兩個輸入端的電壓進行比較，IC3的⑦腳由原來的高電平變為低電平。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

IC4為報警延時電路，R14和C6組成延時電路，其時間約為1分鐘。當IC3的⑦腳變為低電平時，C6通過VD2放電，IC4的②腳變為低電平，它與IC4的③腳基準電壓進行比較，當它低于其基準電壓時，IC4的①腳變為高電平，VT2導通，訊響器BL通電發出報警聲。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

人體的紅外線信號消失后，IC3的⑦腳又恢復高電平輸出，VD2截止。C6兩端的電壓不能突變，故通過R14向C6緩慢充電，當C6兩端的電壓高于其基準電壓時，IC4的①腳才變為低電平，時間約為1分鐘，即持續1分鐘報警。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

由VT3、R20、C8組成開機延時電路，時間也約為1分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開監視現場，可防止停電后又來電時產生誤報。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該裝置采用9－12V直流電源供電，由T降壓，全橋U整流，C10濾波，檢測電路采用IC5 78L06供電。本裝置交直流兩用，自動無間斷轉換。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

制作時，在IC1傳感器的端面前安裝菲涅爾透鏡，人體的活動頻率范圍為0.1－10Hz，用菲涅爾透鏡對人體活動頻率倍增。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

安裝無誤，接上電源進行調試，讓一個人在探測器前方7－10m處走動，電路中的R12，使訊響器報警。部分只要元器件質量且焊接無誤，幾乎不用調試正常工作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


本機靜態工作電流約10mA，接通電源約1分鐘后進入守候，只要有人進入監視區便會報警，人離開后約1分鐘停止報警。將訊響器改為繼電器驅動裝置即控制用。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
