自制簡易自動干手器及電路圖
時間:2011-09-03 21:01:02來源:原創 作者:admin 點擊:次
無
自制簡易自動干手器《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

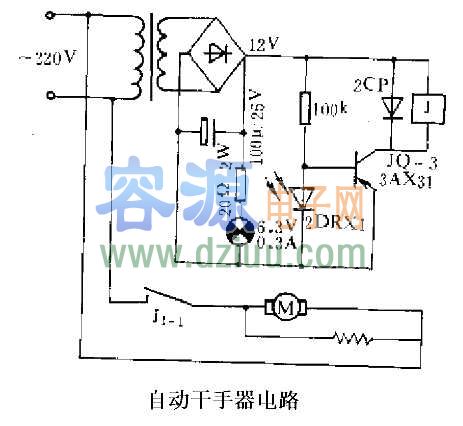

工作原理：把手放入干手器中時，
手遮住了燈泡發出的光，太陽能硅光電池上沒有光照，晶體管3AX31基極正偏而導通，繼電器吸合，風機和電熱絲電源接通，熱風吹出烘手。手干以后，從干手器內拿出來時，燈泡光直接照射在太陽能硅光電池上，晶體管基極反偏，繼電器釋放，從而切斷了風機和電熱絲的電源。電路裝好后，不用
便可使用。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
