CH5600 AHD 轉 HDMI VGA AV 視頻轉換器方案
產品描述：
AHD轉HDMI/VGA/AV專業三合一高清轉換器，采用自主研發工業級SCALER芯片（CH5600）轉換處理設計，將一路AHD信號轉換為一路HDMI/VGA/AV信號輸出。使您的HDMI/VGA/AV高清顯示設備兼容AHD系統。AHD信號自動識別兼容AHD-720P、AHD-960P、AHD-1080P等模擬高清信號.工控級電源設計支持DC5V-20V寬電壓輸入，更長使用壽命。
■支持AHD2.0標準，即720p/30，720p/25，1080p/30，1080p/25，NTSC/PAL 960H攝像機輸入。
■AHD to CVBS（AV）----可以鎖定CVBS分辨率576I/50Hz或者480I/60Hz輸出，自動變頻和縮放，可以選擇CVBS PAL/NTSC制式輸出.
■AHD to HDMI----最大可以輸出HDMI 1080P@50/60Hz，自動變頻和縮放可以選擇輸出
■AHD to VGA---最大可以輸出VGA 1920*1080的分辨率，自動變頻和縮放可以選擇輸出 .VGA輸出支持：1024*768/60Hz、1280*720/60Hz、1280*1024/60Hz、1360*768/60Hz、1920*1080/60Hz。
■AHD輸入端可以自動偵測AHD/PAL/ NSTC
■自帶2個輕觸開關：輕觸開關1：為設置當前輸出口的 輸出模式。
A、HDMI輸出時，此按鍵切換輸出分辨率720P/60 1080P/60。
B、VGA輸出時，此按鍵切換輸出分辨率1024*768/60Hz、1280*720/60Hz、1280*1024/60Hz、1360*768/60Hz、1920*1080/60Hz輸出。
C、CVBS輸出時，此按鍵切換N制/P制。
注：以上按鍵切換均為循環切換。
輕觸開關2：為設置當前輸出口選擇。（即選擇HDMI、VGA、CVBS 任 意一個接口輸出，按鍵為循環切換。）如當前輸出口有效則相應的指示燈亮起。
容－源－電－子－網－為你提供技術支持非常感謝用戶heilangweishi 的投稿！
本文地址：http://www.zskn.com.cn/dzdiy/16209851974294.shtml
本文標簽:
-
PS7516 2.5A高效同步PWM增壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PS7526 高效 DC-DC 同步整流升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
PL7512A 非同步的PWM提升轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6396 1.2A同步降壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9608 3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9811 2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：元器件知識 -
FP6715 5V、2.5A、550 KHz高效低波紋同步升壓轉換器
關鍵詞： 所屬欄目：元器件知識 -
FR9850 SOT23-6 2A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9850F 18V、2A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206 SOT23-6 3A同步降壓芯片 DC-DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FR9206F 18V、3A同步降壓DC/DC轉換器
關鍵詞： 所屬欄目：集成塊資料 -
FP6730 2A同步降壓芯片 DC-DC轉換器
一般說明
FP6730 是電流模式、脈沖寬度調制、升壓型直流/直流轉換器。內置的高壓 N 溝道 MOSFET 允許 FP6730 用于輸出電壓高達24V的升壓應用，以及單端初級電感轉換器（SE
關鍵詞： 所屬欄目：集成塊資料 -
SD6271 1MHz，2A升壓電流模式PWM轉換器
一般說明
SD6271是一個電流模式升壓DC-DC轉換器。它的PWM電路內置0.25Q功率MOSFET使該調節器高效。內部補償網絡還最小化多達6個外部組件計數。誤差放大器的非反相輸入連接到一個0.6V的精度參考電壓，其整數啟動功能可以降低涌入電流。
SD6271可在“SOT23-6L”軟件包中使用，并為應用程序領域提供了節省空間的PCB。
關鍵詞： 所屬欄目：集成塊資料 -
TD8587 5V 2.1A 1.2MHz同步升壓轉換器芯片
一般說明
TD8587是一個同步整流器，固定的開關頻率（典型的1.2MHz），和電流模式的升壓調節器。該設備允許為USB設備使用小型電感器和輸出電容器。該電流模式控制方案具有快速的瞬態響應和良好的輸出電壓精度。
在輕負載下，TD8587將自動進入脈沖調頻（PFM）操作，以減少主要的開關損耗。在PFM運行期間，IC消耗非常低的靜止電流，并在整個負載范圍內保持高效率。TD8587還包括電流限制和過溫停機，以防止在輸出過載時的損壞。
TD8587有ESOP-8軟件包。
關鍵詞： 所屬欄目：集成塊資料 -
AHD轉HDMI VGA AV 轉換器方案 帶AHD環出方案 LOOPOUT
采用自主研發工業級SCALER芯片（CH5600H）轉換處理設計....自主CH5600芯片方案 NVP6124B方案熱線：18179694356 QQ：690767736 AHD TO HDMI VGA AV 帶AHD環出轉換板有
關鍵詞： 所屬欄目：設計編程 -
紅外脈沖到音頻轉換器
如果你的聽力是好的，你可以使用這個紅外線脈沖到音頻轉換器來檢驗紅外遙控。它是一種用于檢測紅外光源的好設備。一個光電池模塊（無線電器的P/N 276-137）檢測紅外輻射和驅動器音頻集成電路U1。該電路對于檢測紅
關鍵詞： 所屬欄目：音頻功放電路 -
12v轉220v轉換器如何制作經驗分享(圖文)
12v轉220v轉換器如何制作經驗分享
如逆變器電路圖所示，它用作IC1中包含的振蕩器級非穩態多諧振蕩器，CMOS 4047（此邪教系列40xx系列）通過改變R1微調器的電阻值（220 k總
關鍵詞：逆變器 所屬欄目：逆變器電路圖 -
溫度傳感器A／D轉換器電路圖
溫度傳感器A／D轉換器電路圖
關鍵詞： 所屬欄目：傳感器技術 -
電流轉換器電路

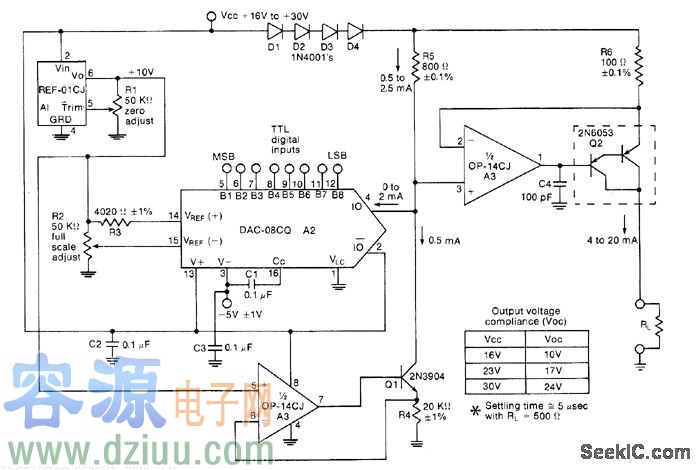

對于產業化經營的微處理控制，轉換8位TTL數字輸入從而來處理4到20mA范圍內的電流。固定的0.5mA電流被添加到DAC輸出電流，這個輸出電流在0到2.0mA之間轉換，然后被8相乘以產生電流為4-20mA
